Avería resuelta en Citroën Berlingo por roce de la instalación eléctrica del airbag

Averiasresueltas.com, distribuida por Vagindauto, explica la solución a un fallo en el aislamiento que afecta a la comunicación CAN de la unidad de control.

Redacción Infotaller

03 de enero 2024 - 16:39

Avería resuelta en Citroen Berlingo

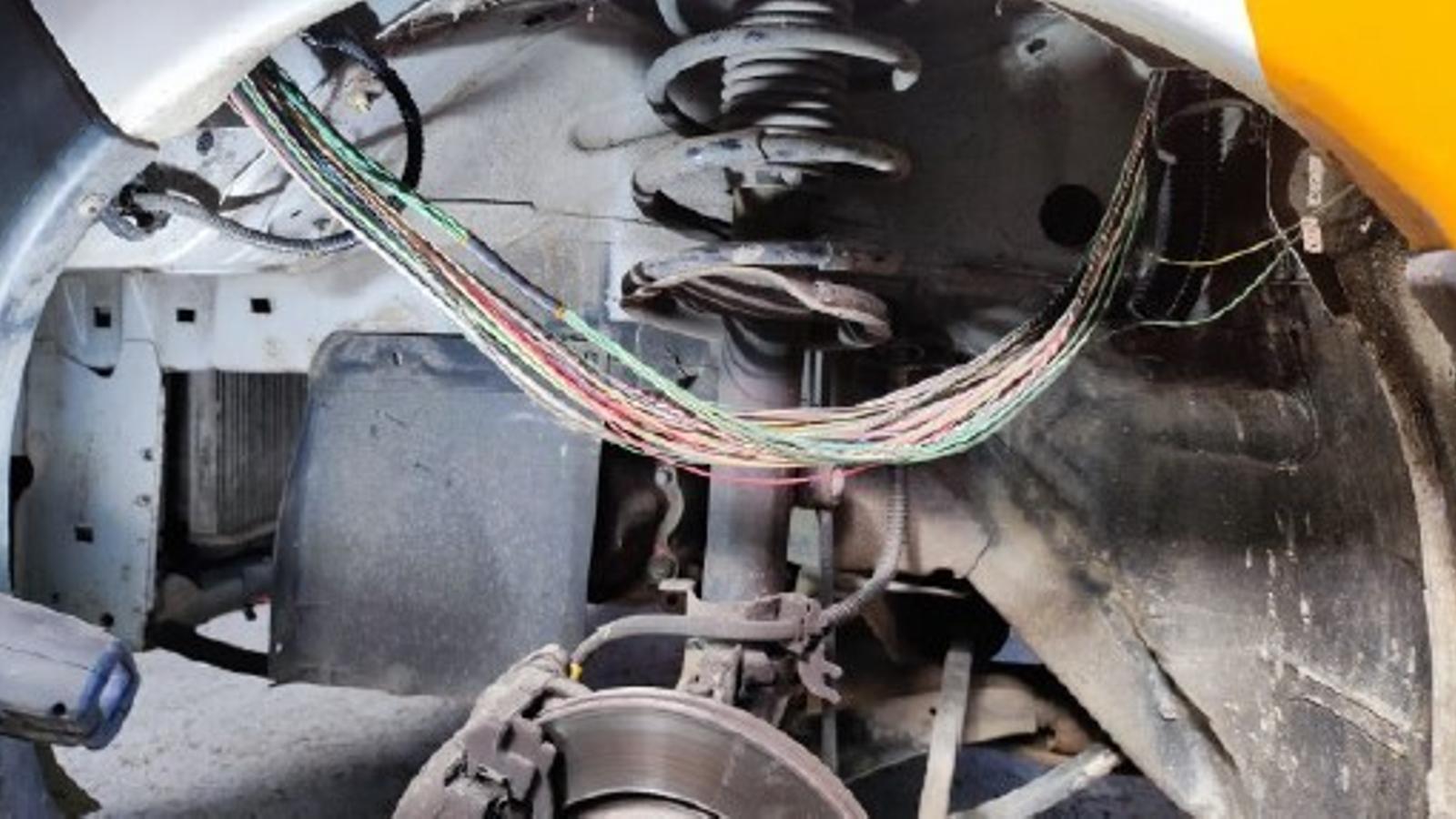

El defecto se localiza en el ramal de cables del paso de rueda delantero izquierdo / Redacción Infotaller

Averiasresueltas.com, distribuida por Vagindauto, explica y ofrece la solución a una avería frecuente que se pueden encontrar los profesionales del taller en su día a día. En esta entrega, se trata de una Citroën Berlingo (MF_, GJK_, GFK), que presenta fallo al producirse un rozamiento en la instalación eléctrica del paso de ruedas delantero que puede provocar defectos puntuales en la comunicación CAN Bus de la unidad de control del airbag.

Síntomas

Se enciende el testigo del airbag.

Código de avería en la unidad de control del airbag:

  • F40 - CAN Bus de datos, error de comunicación.

En ocasiones, no es posible comunicar con la unidad de control del airbag.

Desarrollo del diagnóstico

Conectar el terminal de diagnóstico compatible. Comunicar con la unidad de control del airbag. Borrar averías.

Si no es posible borrar el código de avería F40, utilizar un osciloscopio para realizar las siguientes verificaciones en la instalación eléctrica de comunicación CAN Bus de la unidad de control del airbag:

  • Comprobar la continuidad, aislamiento y conexionado.
  • Comprobar la señal CAN Bus. Imagen patrón de la señal correcta:

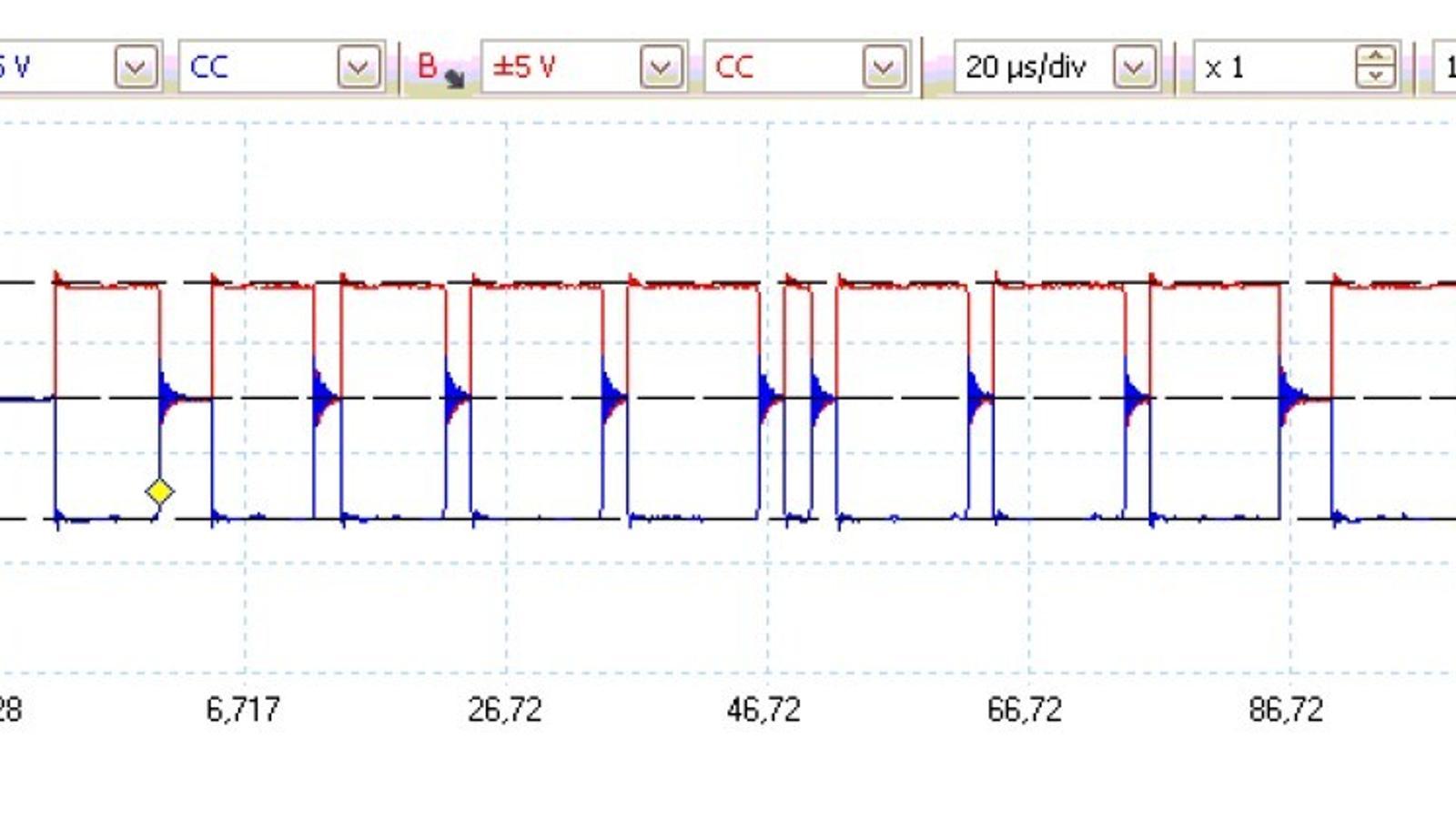

Imagen patrón de la señal correcta
Imagen patrón de la señal correcta

Conclusiones y causa de la anomalía

Se constata que la señal CAN Bus es defectuosa.

Al comprobar la instalación, se constata que la causa es el defecto en el aislamiento de la instalación eléctrica que afecta a la comunicación CAN Bus de la unidad de control del airbag.

El defecto de aislamiento se localiza en el ramal de cables del paso de rueda delantero izquierdo, a 20-25 cm de la unidad de control PSF1. Cables blanco y rojo.

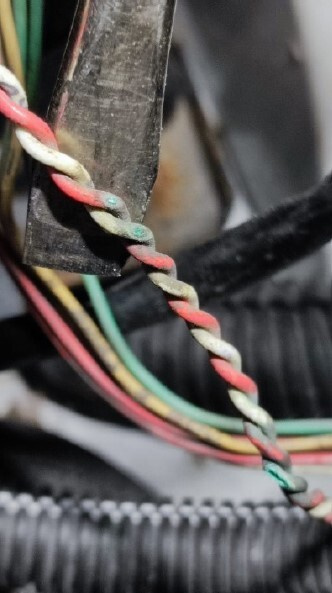

El defecto de aislamiento se localiza en el ramal de cables
El defecto de aislamiento se localiza en el ramal de cables
Se constata que la señal CAN Bus es defectuosa
Se constata que la señal CAN Bus es defectuosa

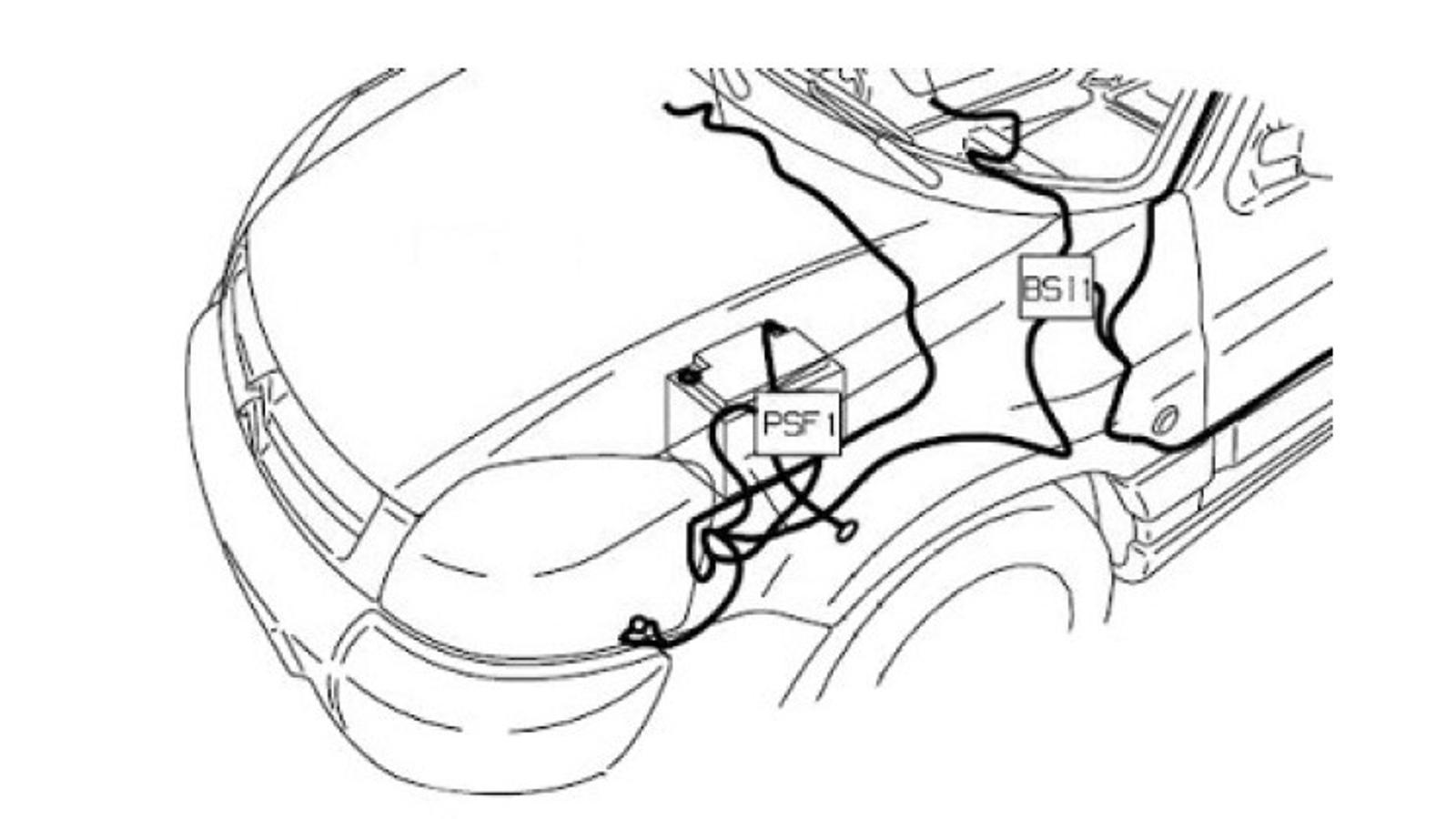

Detección de la avería
Detección de la avería

Esta información es otro ejemplo de la actividad de resolución de averías del equipo de Consultoría de Autotecnic, recogida diariamente en las plataformas averiasresueltas.com y datatecnic.com.
