AVERÍAS RESUELTAS VAGINDAUTO | Se enciende el testigo avería en el motor de un Mercedes R280 CDI, ¿cuál es la causa?

El código de avería que señala es el P2510-001.

Mercedes R280 CDI
Mercedes R280 CDI

Con la colaboración de Vagindauto, explicamos una avería frecuente con la que pueden topar los profesionales del taller.

En este caso, se enciende el testigo avería en el motor de un Mercedes R280 CDI (W251) 642950, con el código de avería P2510-001. Al comprobar el componente Y77/1 (posicionador de la presión de carga), este comunica avería.

Causa

El problema es un turbocompresor defectuoso.

Solución

Dada la sintomática expuesta, hay que utilizar el terminal de diagnóstico compatible para comunicar con la
unidad de control motor y seguidamente:

• Efectuar un borrado de averías.
• Realizar un recorrido de pruebas comparando los valores teóricos y reales de presión de sobrealimentación:

.
.

Si se detecta una divergencia de valores, siendo la presión de sobrealimentación inferior a la
especificada, hay que utilizar el terminal de diagnóstico compatible para efectuar una prueba de
actuadores con el motor a ralentí y todos los consumidores eléctricos desconectados:

.
.

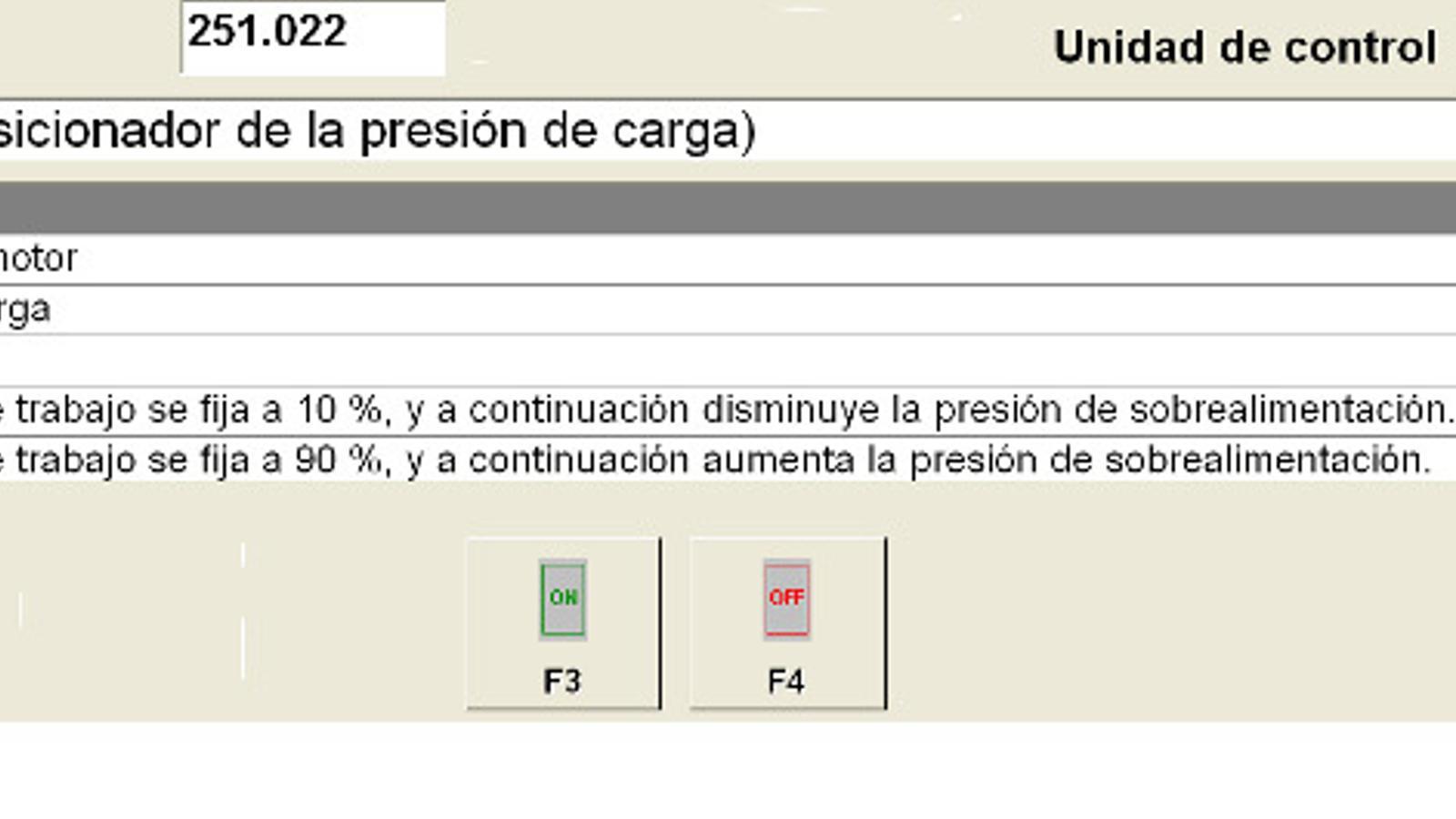

• Al seleccionar la activación del 10%: el valor de presión medido es de 900 mbar.
• Al seleccionar la activación del 90%: el valor de presión medido es de 927mbar.

Observar, durante la activación, el movimiento completo a lo largo de todo el recorrido del
varillaje del posicionador de carga del turbocompresor.

.
.

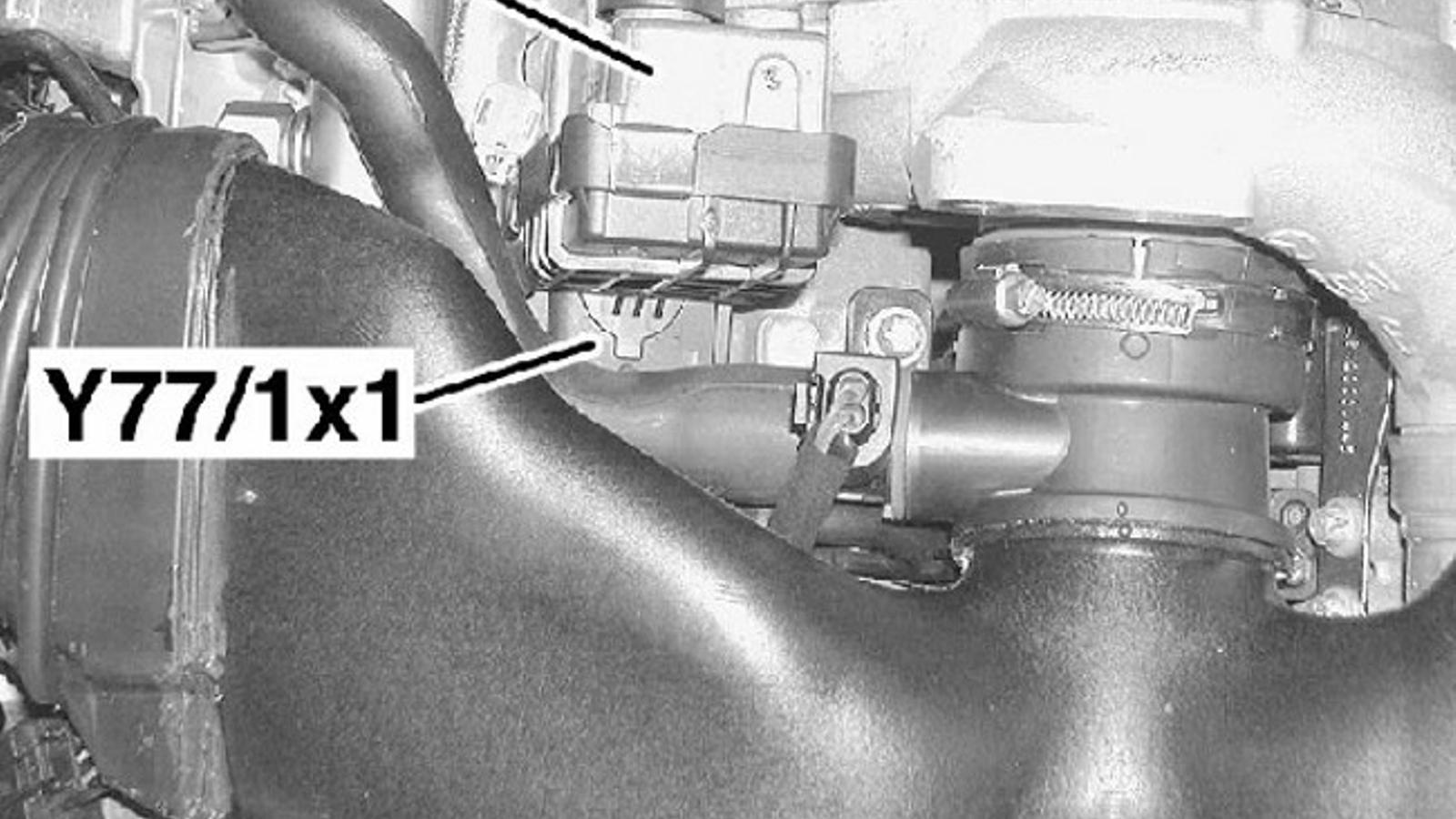

• Y77/1x1: Unión por enchufe
• Y77/1 del posicionador de la presión de carga.

Si en un determinado momento la unidad de control motor interrumpe la activación y registra el
código de error P2510, las posibles causas de la anomalía, podrían ser las siguientes:

• Una avería interna en el posicionador de la presión de carga del turbocompresor.
• Un posible fallo de unidad de control motor.

Utilizar un osciloscopio para comprobar la señal de activación eléctrica del posicionador de la
presión de carga en el pin 4, especialmente en el momento en que se manifiesta el fallo:

.
.

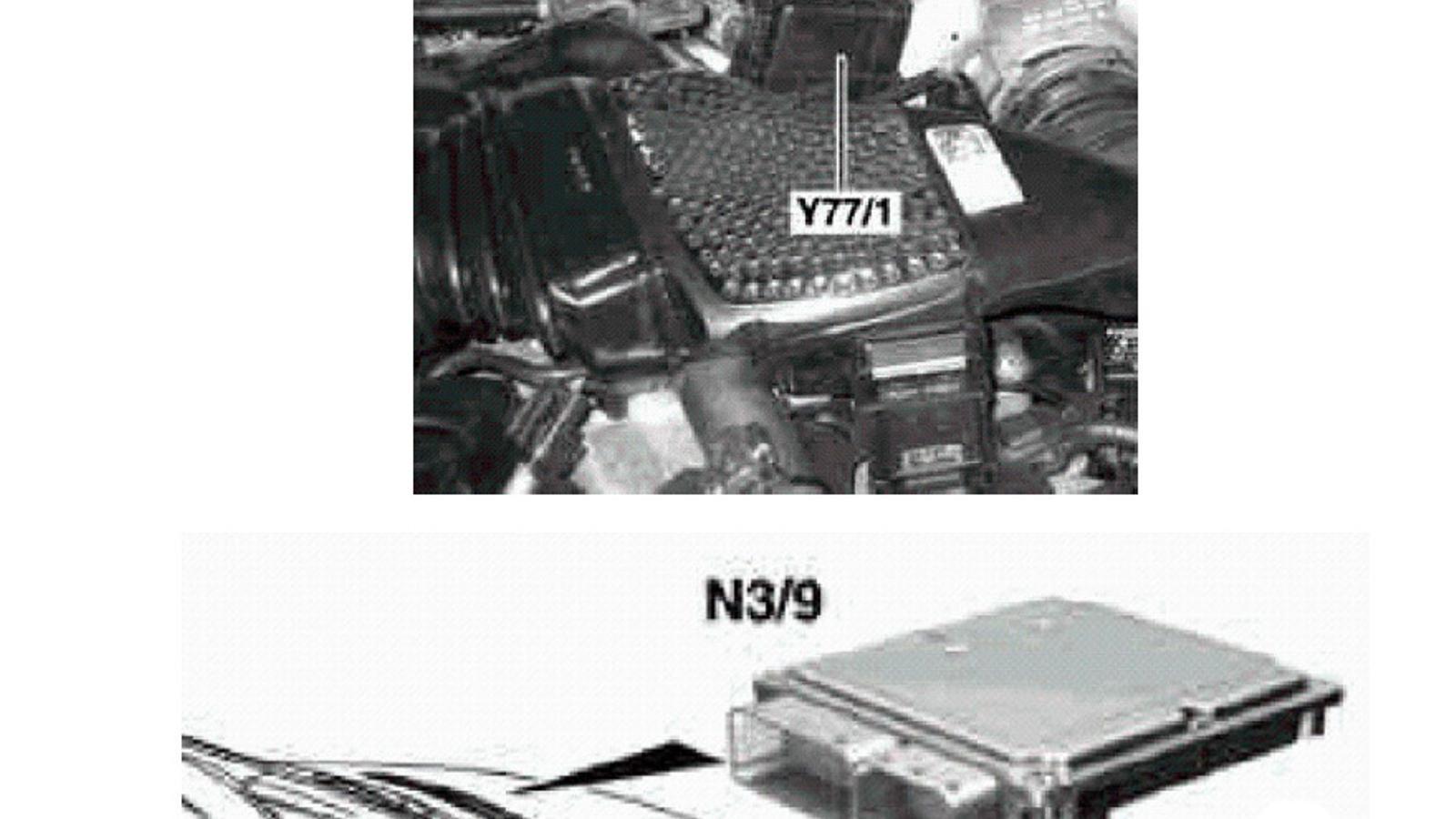

• Esquema eléctrico de un MERCEDES R280 CDI (W251) motor 642950:

.
.


• La unidad de control motor CDI (N3/9) activa al posicionador de la presión de carga Y77/1
mediante una señal PWM modulada por secuencia de impulsos.
• Si la electrónica interna del posicionador detecta un mal funcionamiento del componente,
conectará periódicamente a masa la señal PWM dwell de activación procedente de la unidad
de control motor. De este modo, el driver de salida en la unidad de control CDI detecta la
avería.

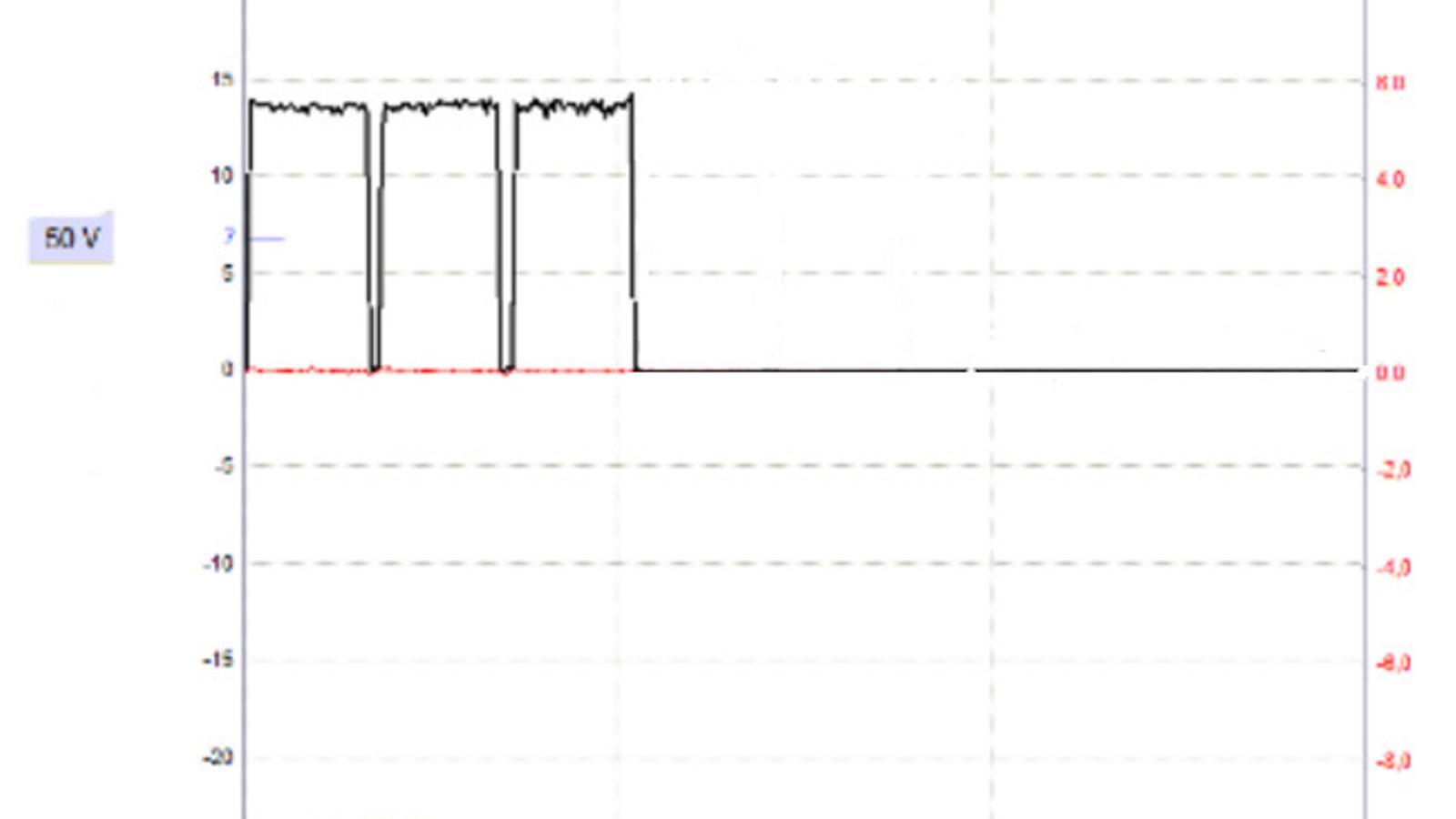

• Analizando la señal con el osciloscopio, se observa cómo, a realizar la activación del
posicionador, la electrónica interna detecta el funcionamiento incorrecto y lo indica
derivando la señal a masa justo antes de entrar en emergencia:

.
.

En el momento en que la avería está presente, la activación de refugio pasa a ser del 28% dwell.
Para resolver la anomalía se hace necesario sustituir el turbocompresor.
