Averiasresueltas.com, distribuida por Vagindauto, explica y ofrece la solución a una avería frecuente que se pueden encontrar los profesionales del taller en su día a día. En esta entrega, se trata de un Audi Q7, en el que no funciona el sistema de infoentretenimiento y en el que la unidad del amplificador interrumpe la comunicación del anillo MOST.

Problema

Ningun componente del sistema de infoentretenimiento es operativo.
La pantalla MMI J523 se ilumina, e inmediatamente después, se apaga.
No se puede acceder a diagnosis de ninguna de las unidades de control de la red MOST, excepto en la unidad maestra/Interfaz de diagnóstico para bus de datos J533, en la que se ha registrado el siguiente código de avería:
• 00384 0180 - Bus de datos óptico.

Causa

La unidad de control/Interfaz de diagnóstico para bus de datos J533 detecta una interrupción del anillo del MOST.
La causa de la anomalía es el defecto interno de la unidad de control del sistema de sonido-amplificador J525.

Solución

Dada la sintomática descrita, utilizar el terminal de diagnóstico compatible para efectuar la prueba de ruptura del anillo MOST en la unidad de control del gateway J533:
• El diagnóstico de ruptura del anillo realiza dos valoraciones de diagnóstico:
• El diagnóstico eléctrico en estrella de las unidades de control del Bus MOST con la unidad del gateway J533.
• Se realiza únicamente una valoración del estado eléctrico de cada una de las unidades de control del anillo. El diagnóstico en estrella se realiza por el cable B444 de conexión 1 de diagnóstico, no confundir con la diagnosis convencional.
• El diagnóstico del bus óptico.
• Se realiza la valoración del estado de funcionamiento del cierre del anillo del Bus óptico hasta la unidad de control maestra, de los LED y los fotodiodos de las unidades de control, de la recepción modulada de la luz y de la estabilidad del ?lock?.

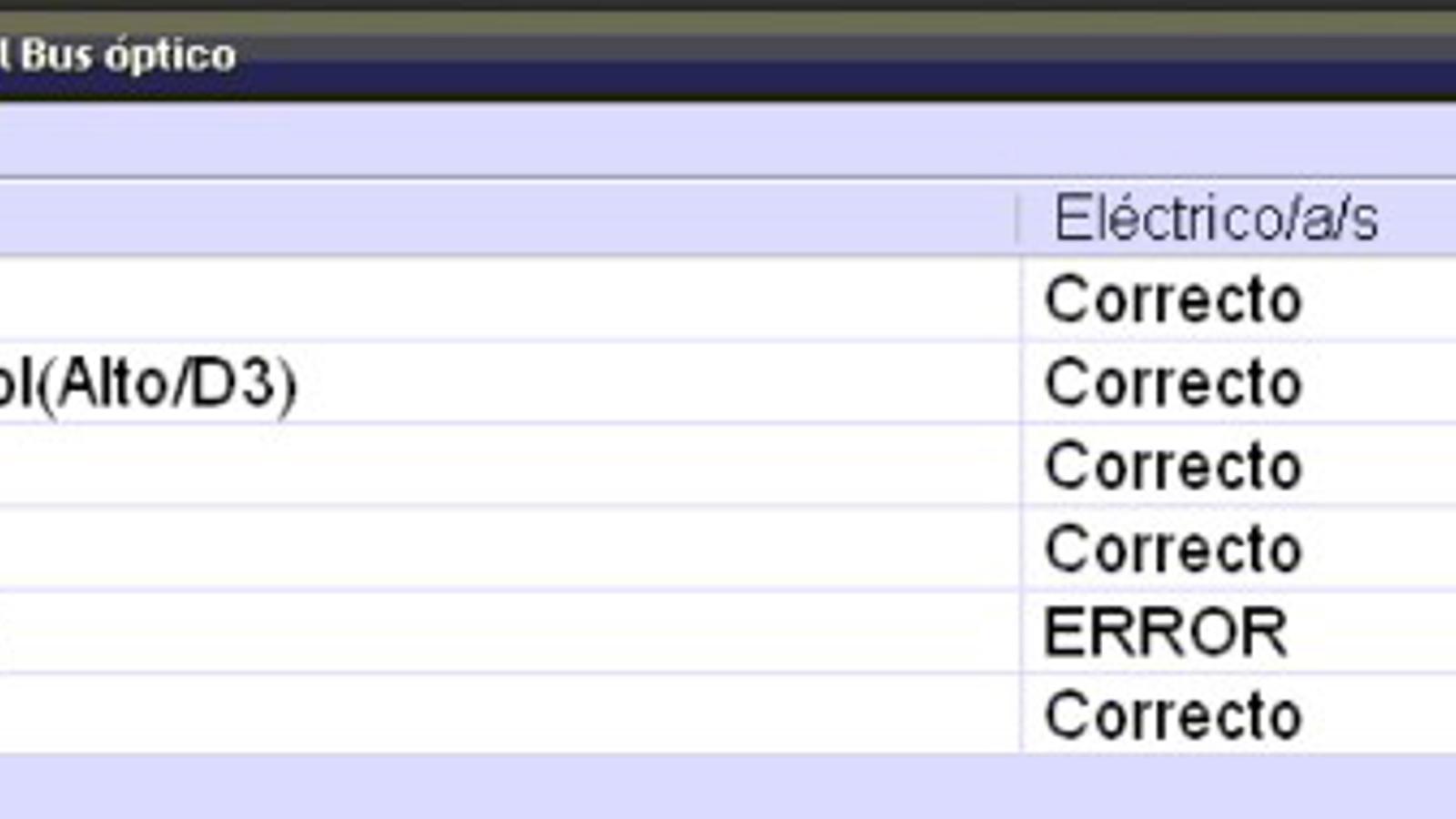

Conclusión al diagnóstico de ruptura del anillo MOST con el terminal de diagnóstico compatible:
• Tanto la diagnosis del estado eléctrico, como la diagnosis del estado del Bus óptico de la unidad de control del sistema de sonido se muestra defectuoso.

Comprobar la instalación eléctrica de la unidad de control del sistema de sonido:

Si la instalación eléctrica es correcta, realizar la diagnosis de la ruptura del anillo, del siguiente modo:
• Desenchufar alternativamente cada una de las unidades de la red MOST, puenteando la fibra óptica y tratar de acceder a diagnosis del anillo con el terminal de diagnóstico compatible.
• Al puentear la unidad de control que causa la interrupción de la red MOST, la diagnosis de las unidades de control del anillo debería reanudarse.

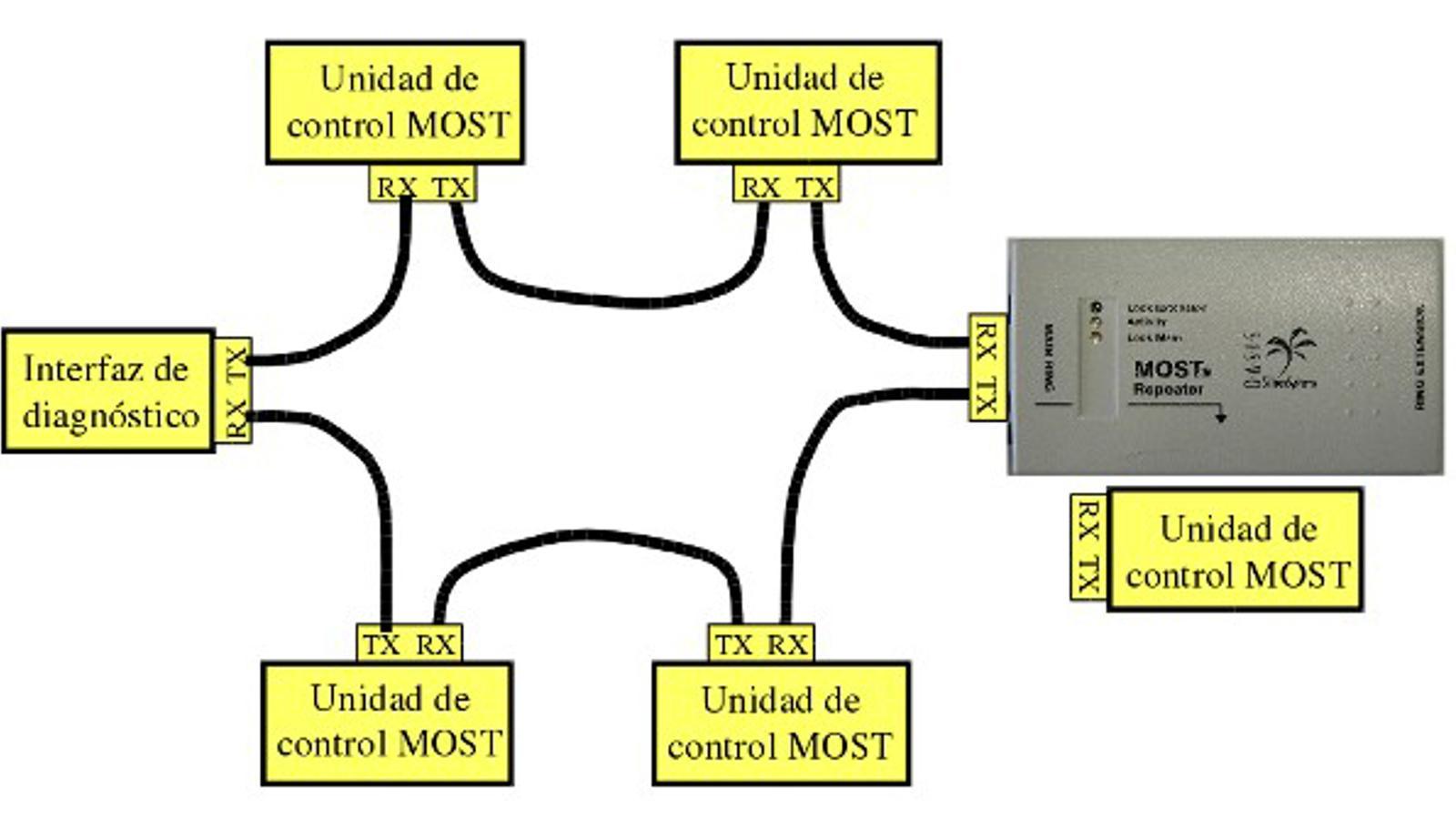

El fabricante dispone de dos instrumentos de comprobación cuya función es puentear el anillo MOST de fibra óptica cuando se desconecta una unidad de control de la red:

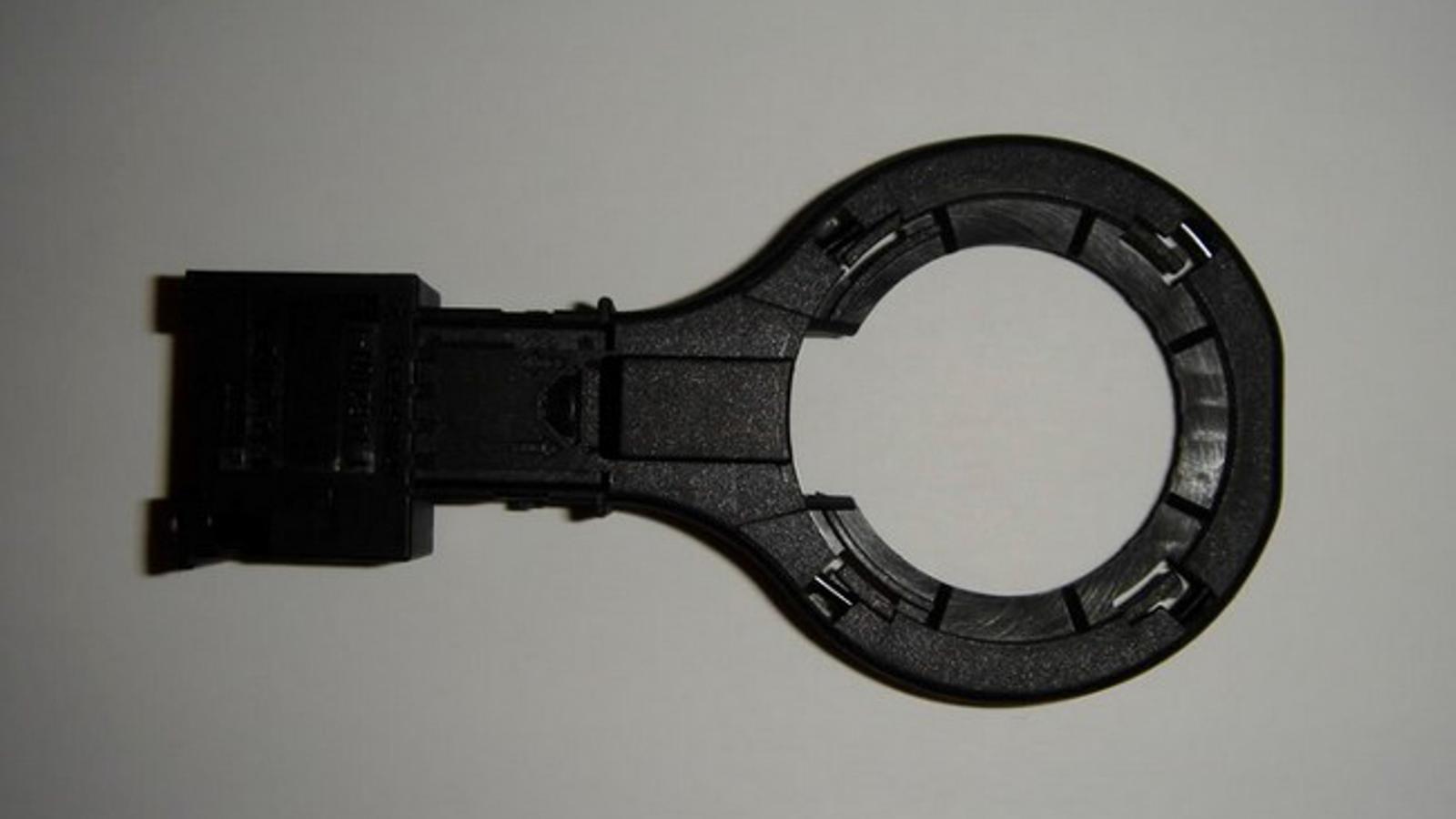

• El componente de referencia 4E0 973 802:

• El componente VAS 6186 MOST repeater:

• En caso de no disponer del instrumento de comprobación, utilizar un cableado de fibra
  óptica o un tubo de Tecalan para efectuar la prueba de puenteado del anillo MOST:





• Al realizar la comprobación, se constata que la causa la interrupción del anillo MOST de fibra óptica es el defecto interno en la unidad de control del sistema de sonido-amplificador J525.





• Al puentear, se restablece el funcionamiento del sistema de infotenimiento.
• En el caso que nos ocupa, para restablecer el funcionamiento de la comunicación óptica del sistema ha sido necesario quitar el contacto y volver a conectarlo.
