AVERÍAS RESUELTAS VAGINDAUTO | ¿Cómo solucionar el encendido del testigo de avería de motor en un Mercedes S400?

La causa de la avería es la anomalía eléctrica interna de la bomba de circulación de líquido refrigerante del radiador.

El modelo Mercedes S400 CDI
El modelo Mercedes S400 CDI (W220)

Averiasresueltas.com, distribuida por Vagindauto, explica y ofrece la solución a una avería frecuente que se pueden encontrar los profesionales del taller en su día a día. En esta entrega, se trata de un Mercedes S400 CDI, en el que se enciende el testigo de avería de motor. El código de avería en la unidad de control motor es P2038- bomba de circulación del radiador aire de carga M44, interrupción del cable.

Causa

La unidad de control motor ha detectado un valor de resistencia no plausible en la línea de activación de la bomba de circulación del radiador M44.

La causa de la avería es la anomalía eléctrica interna de la bomba de circulación de líquido refrigerante del radiador.

Solución

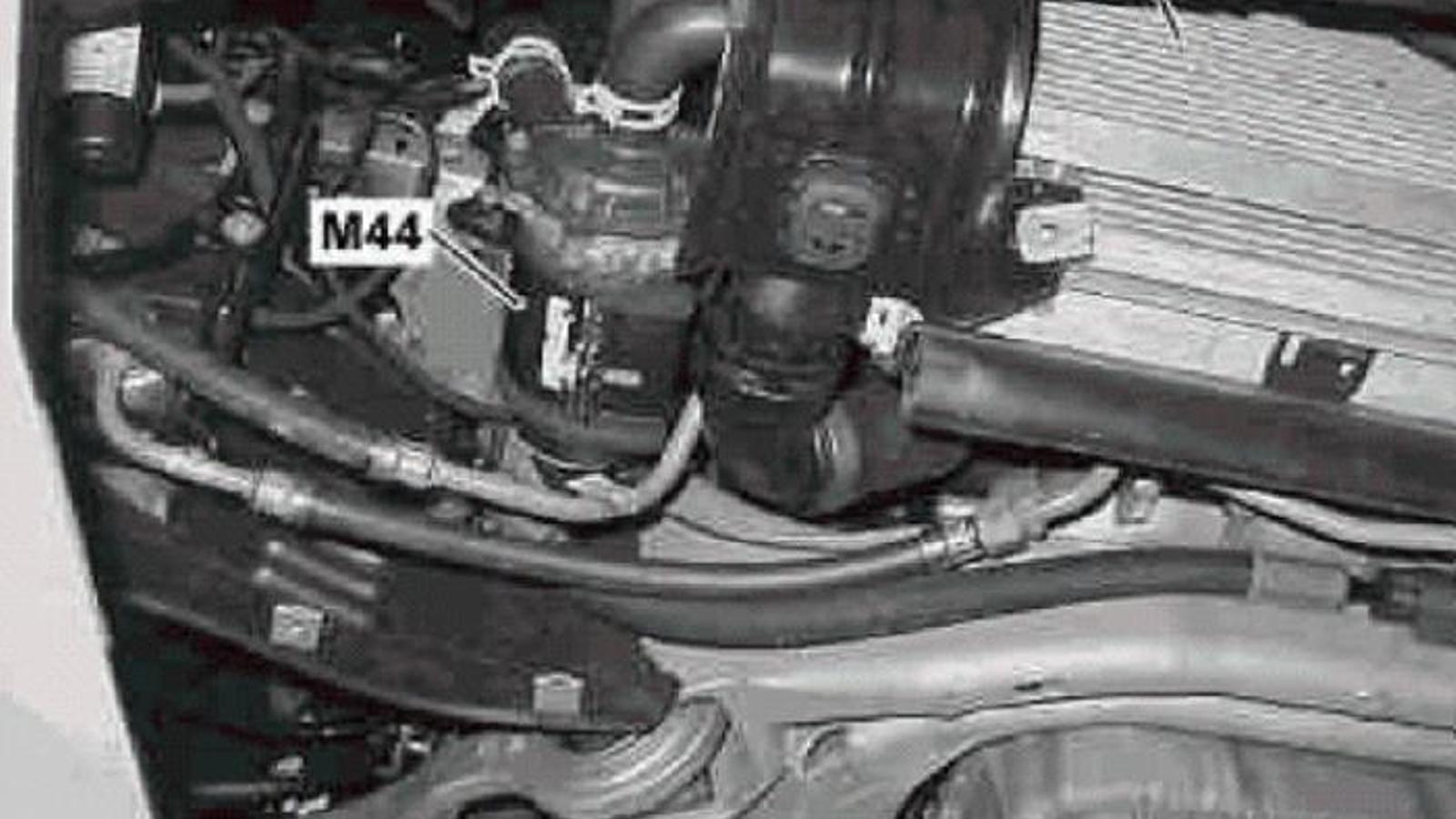

En el vehículo diagnosticado, la bomba de circulación del radiador M44 regula la circulación del líquido refrigerante en el circuito radiador de aire de sobrealimentación/refrigerador de combustible/radiador de agua de baja temperatura.

  • La unidad de control motor realiza la activación de la bomba de circulación de líquido refrigerante del radiador M44 en función de la temperatura del aire de sobrealimentación:
  • Se conecta a una temperatura del aire de sobrealimentación de unos 60ºC.
  • Se desconecta a una temperatura del aire de sobrealimentación desciende por debajo de 40ºC.

Dada la sintomática, utilizar el terminal de diagnóstico compatible para comunicar con al unidad de control motor.

  • Efectuar un borrado de averías.
  • Seleccionar la función de activación de la bomba de circulación de líquido refrigerante del
    radiador M44:

Seleccionar la función de activación
Seleccionar la función de activación

Si se constata que la activación de masa de pulso variable es correcta, verificar la instalación
eléctrica:

  • Pin 1: Masa de activación por dwell-PWM.
  • Pin 2: Alimentación de 12 V.
  • Resistencia interna entre los pines 1 y 2: el valor debe estar comprendido entre 0,5 y 6,5?

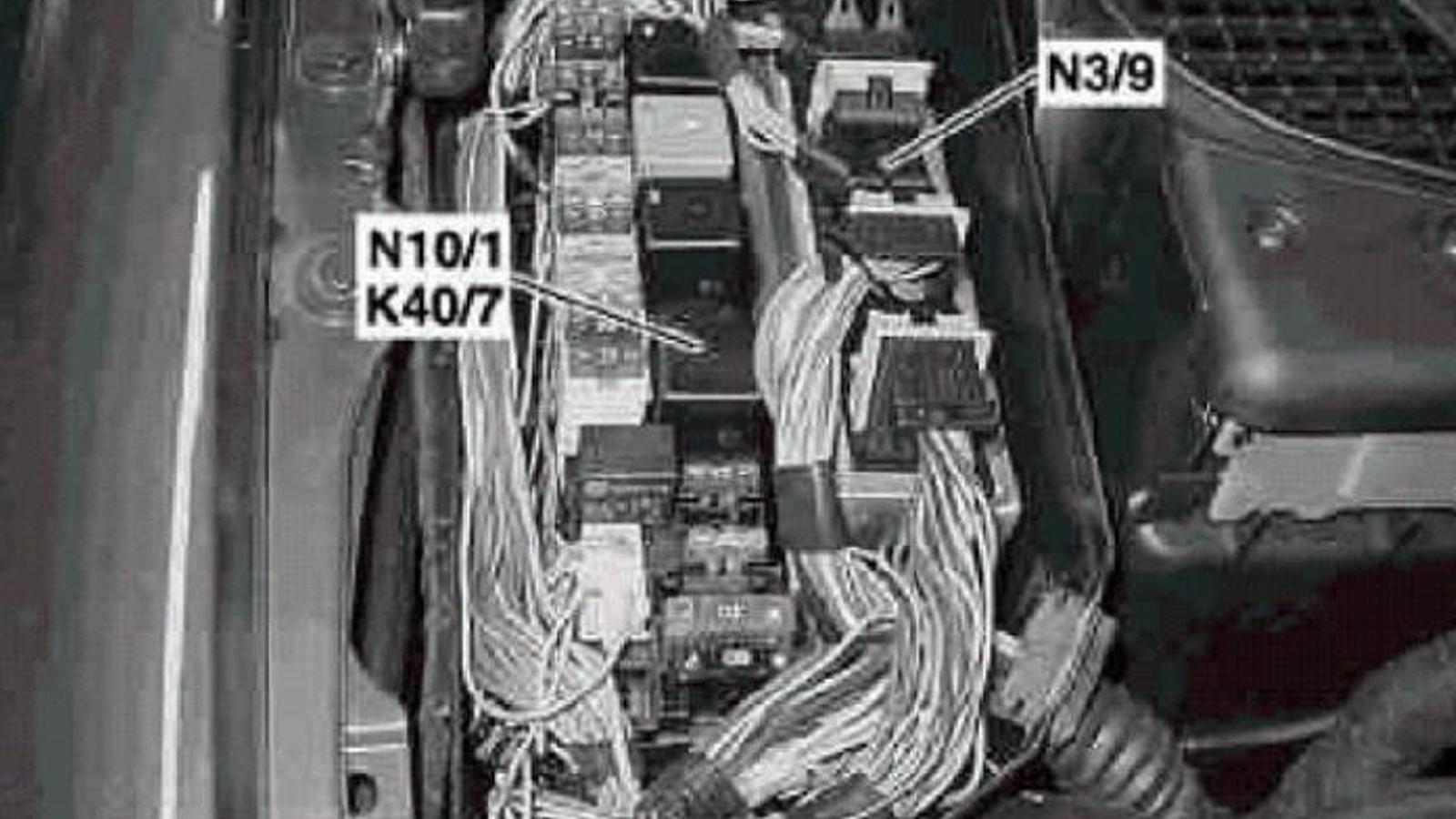

Verificar la instalación eléctrica
Verificar la instalación eléctrica

Verificar la instalación eléctrica
Verificar la instalación eléctrica

Si la instalación eléctrica es correcta, sustituir la bomba de circulación de líquido refrigerante del radiador M44.

Sustituir la bomba de circulación
Sustituir la bomba de circulación
