Con la colaboración de ETAI Ibérica y Atelio Doc, damos paso a un método de reparación que puede servir de ayuda a los profesionales del taller. En concreto, se trata del desmontaje y montaje de la consola central de un Volkswagen Passat V 2.0TDI 140 8V Turbo FAP/DPF (103kW).

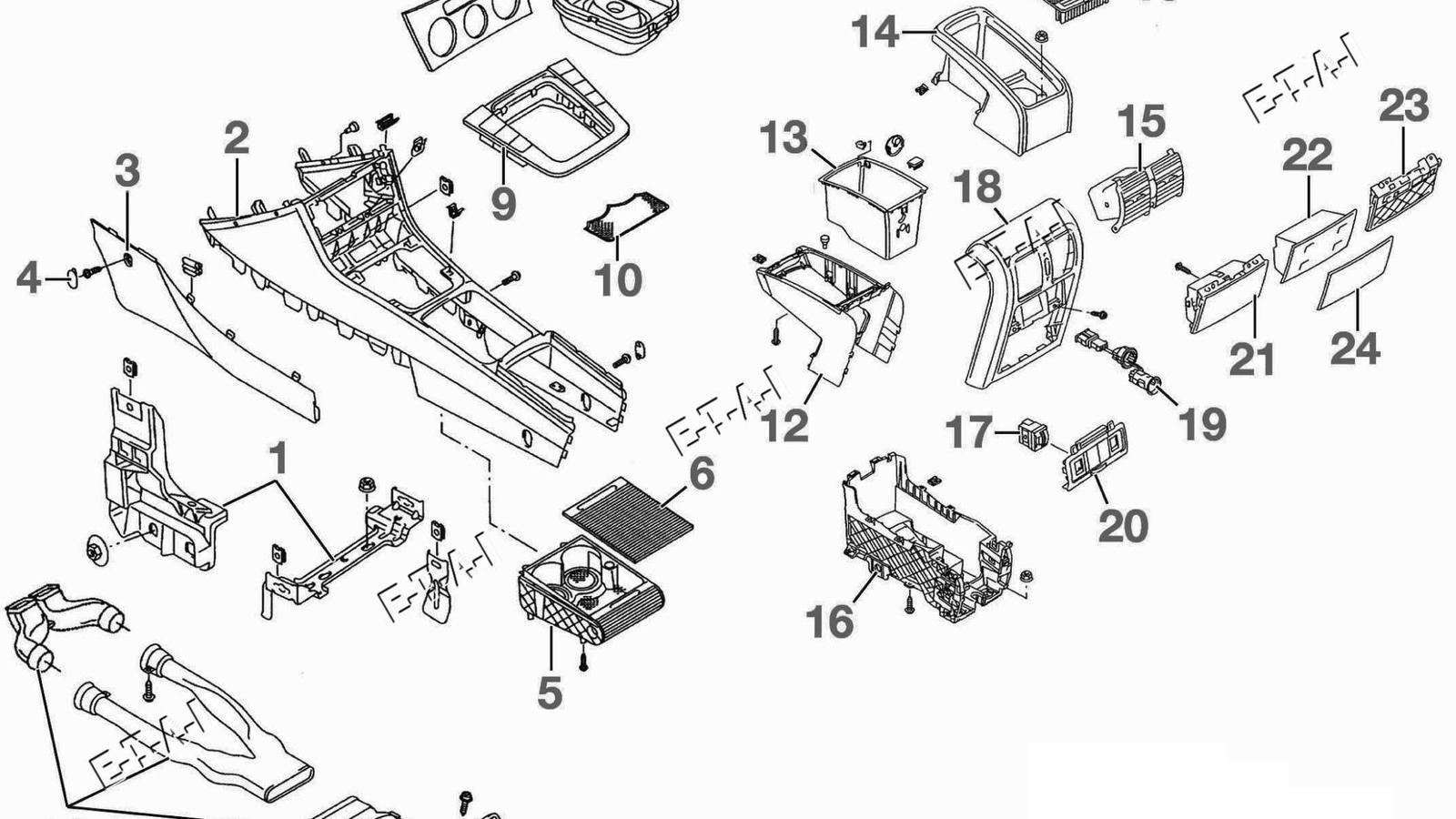

Desmontaje-montaje de la consola central

1. Escuadra de fijación de la consola central
2. Consola central
3. Tapizado lateral de consola
4. Obturador
5. Portavasos
6. Trampilla de portavasos
7. Marco de mando de climatización
8. Aislante de palanca de cambio
9. Marco del fuelle de palanca de cambio
10. Alfombra
11. Conductos de ventilación
12. Reposabrazos
13. Compartimento
14. Compartimento sin reposabrazos
15. Difusores traseros
16. Soporte trasero de consola
17. Conmutador de asiento calefactado
18. Cierre trasero de la consola
19. Encendedor
20. Tapa
21. Portaobjetos
22. Módulo de guantera
23. Soporte de tapizado
24. Tapizado de guantera.

Desmontar-montaje

• Cortar el contacto.
• Desconecte los conectores en la trampilla de plástico de piso delante de los asientos conductor y pasajero delantero. Desmonte los 4 tornillos de fijación de los asientos delanteros y desmóntelos.
• Desengrape, con un destornillador pequeño, la tapa de los tornillos de cada lado de la consola de piso.

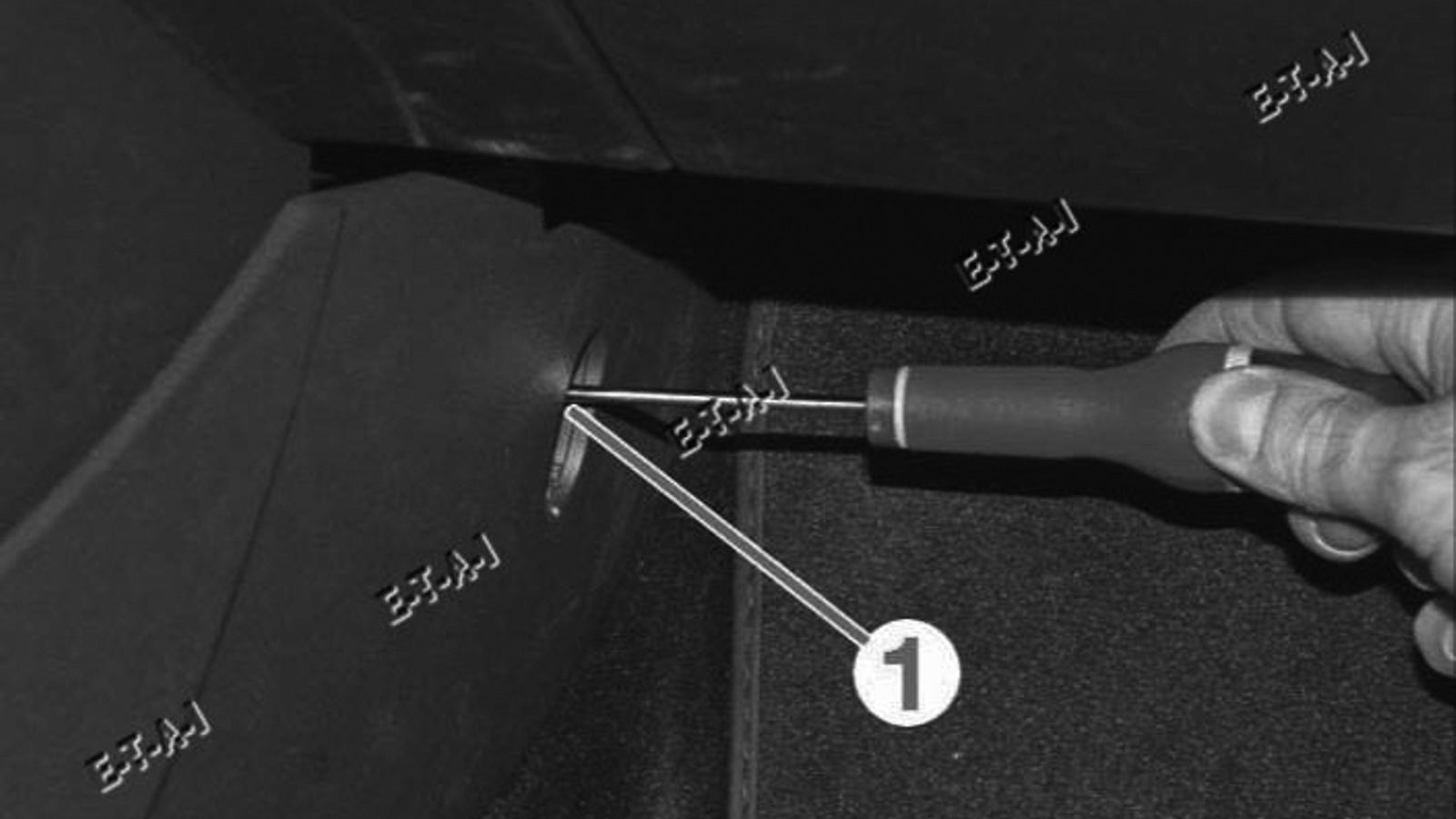

• Desenroscar el tornillo (1)(Fig.47).

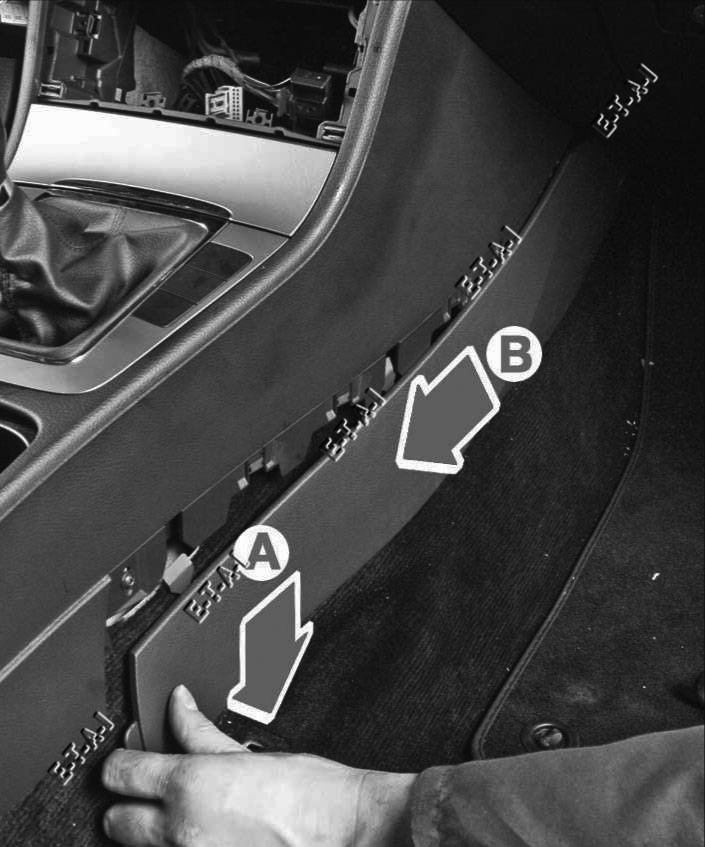

• Extraiga los tapizados laterales de la consola tirándolos primero hacia abajo (flecha A) y después hacia atrás (flecha B)(Fig.48).

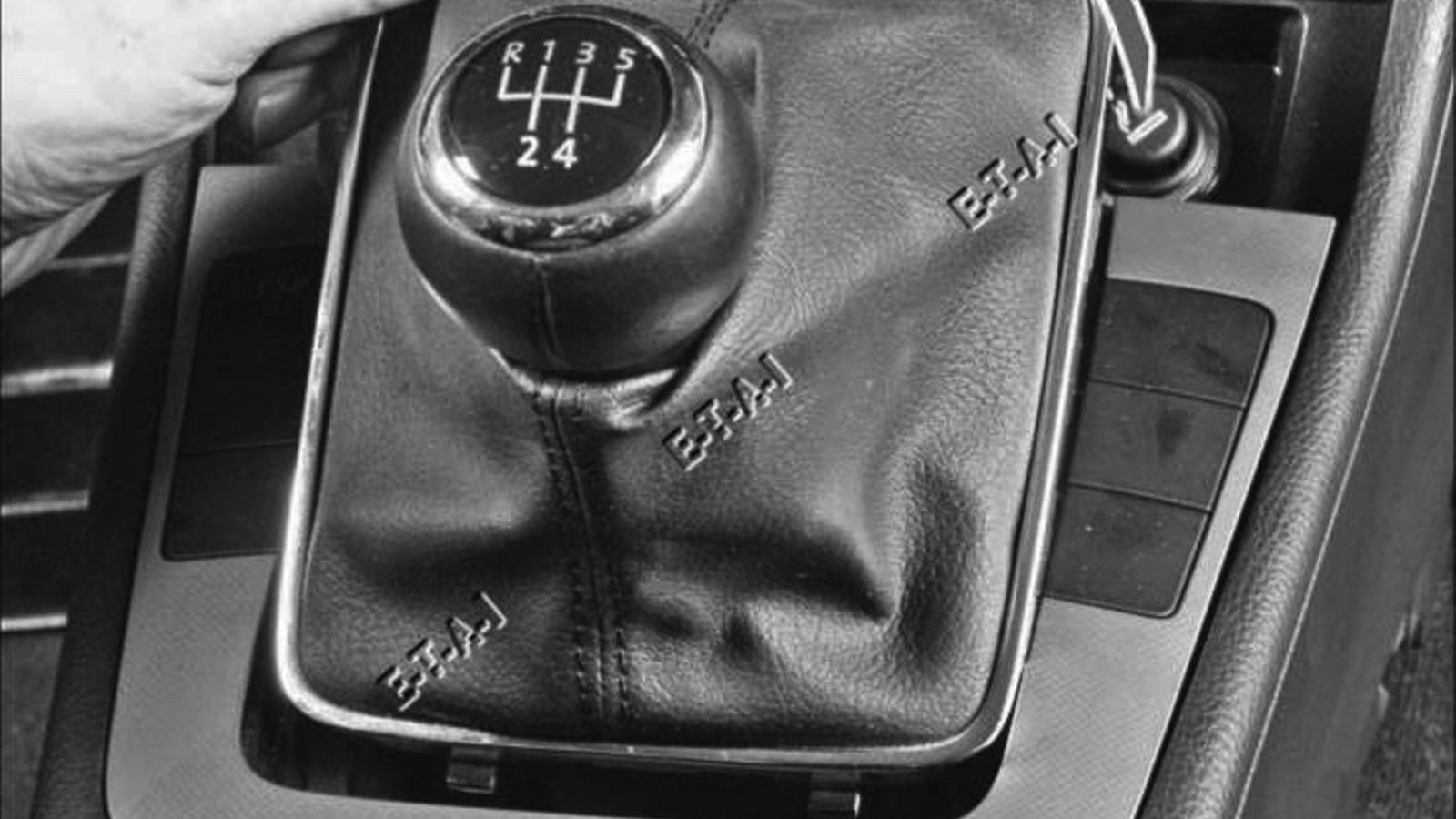

• Desengrape el fuelle de palanca de cambio(Fig.49).

• Separe el insonorizante (2)(Fig.50).

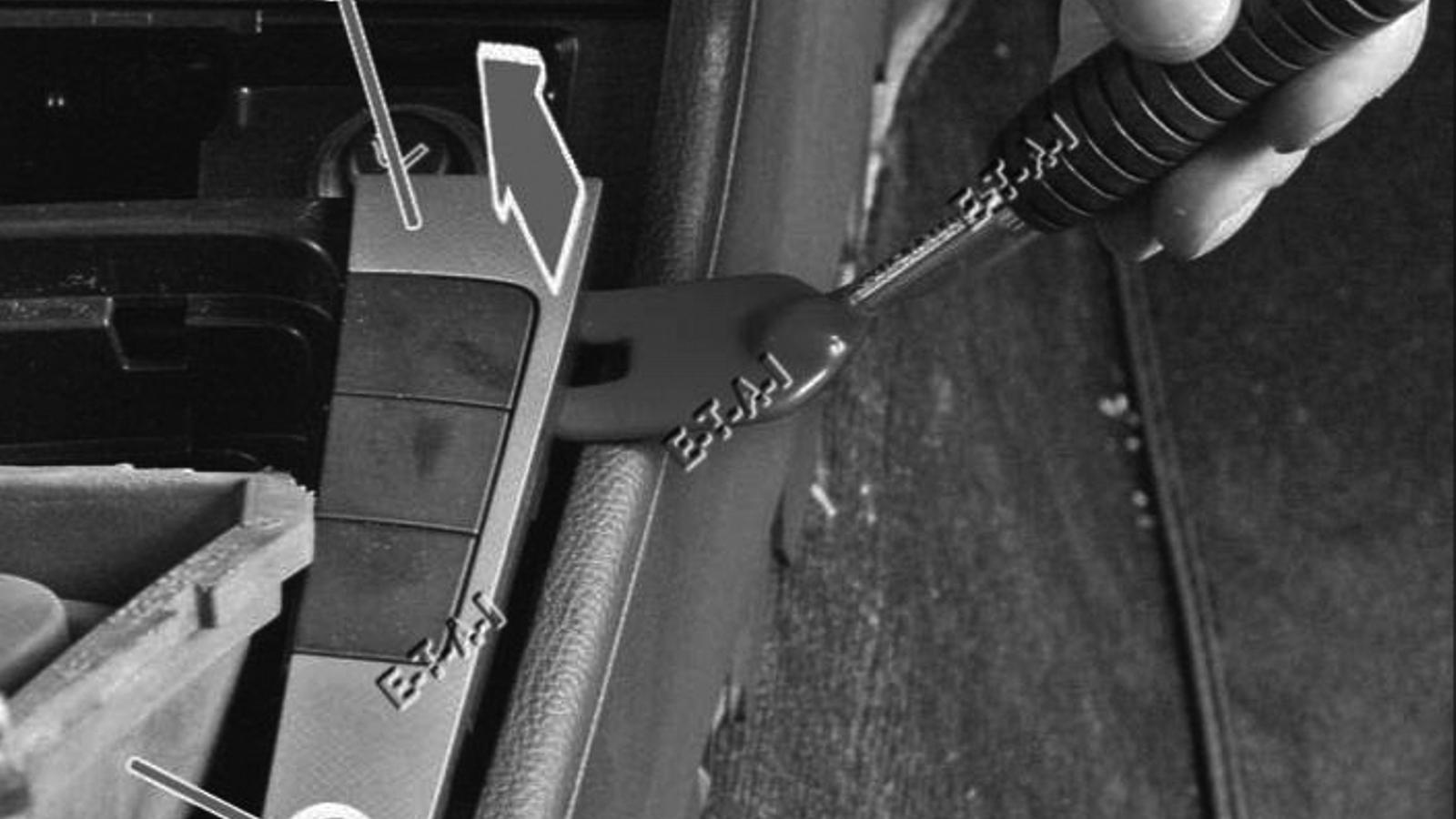

• Desengrape el marco (3) de la palanca de cambio y después desconecte todos los contactores según el equipamiento.

Desmontar:

• El cenicero delantero(Fig.18).
• El marco del sistema de infoentretenimiento(Fig.19).
• El marco de la consola de climatización.
• La consola de climatización(Fig.20)

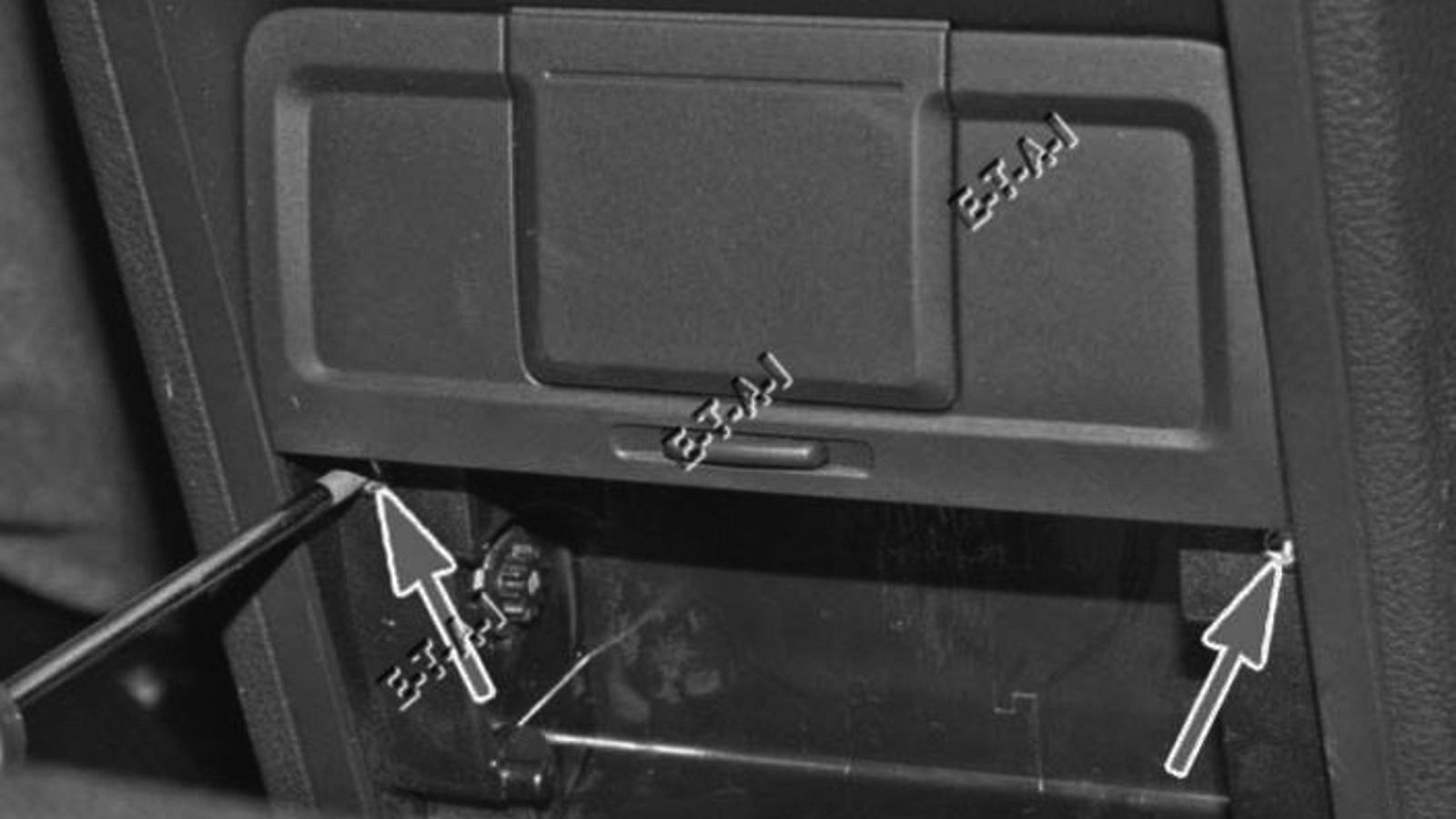

• El cenicero o la tapa en la parte trasera de la consola(Fig.51).

• Afloje los 2 tornillos de la parte trasera de la consola central.
• Suelte la parte trasera.

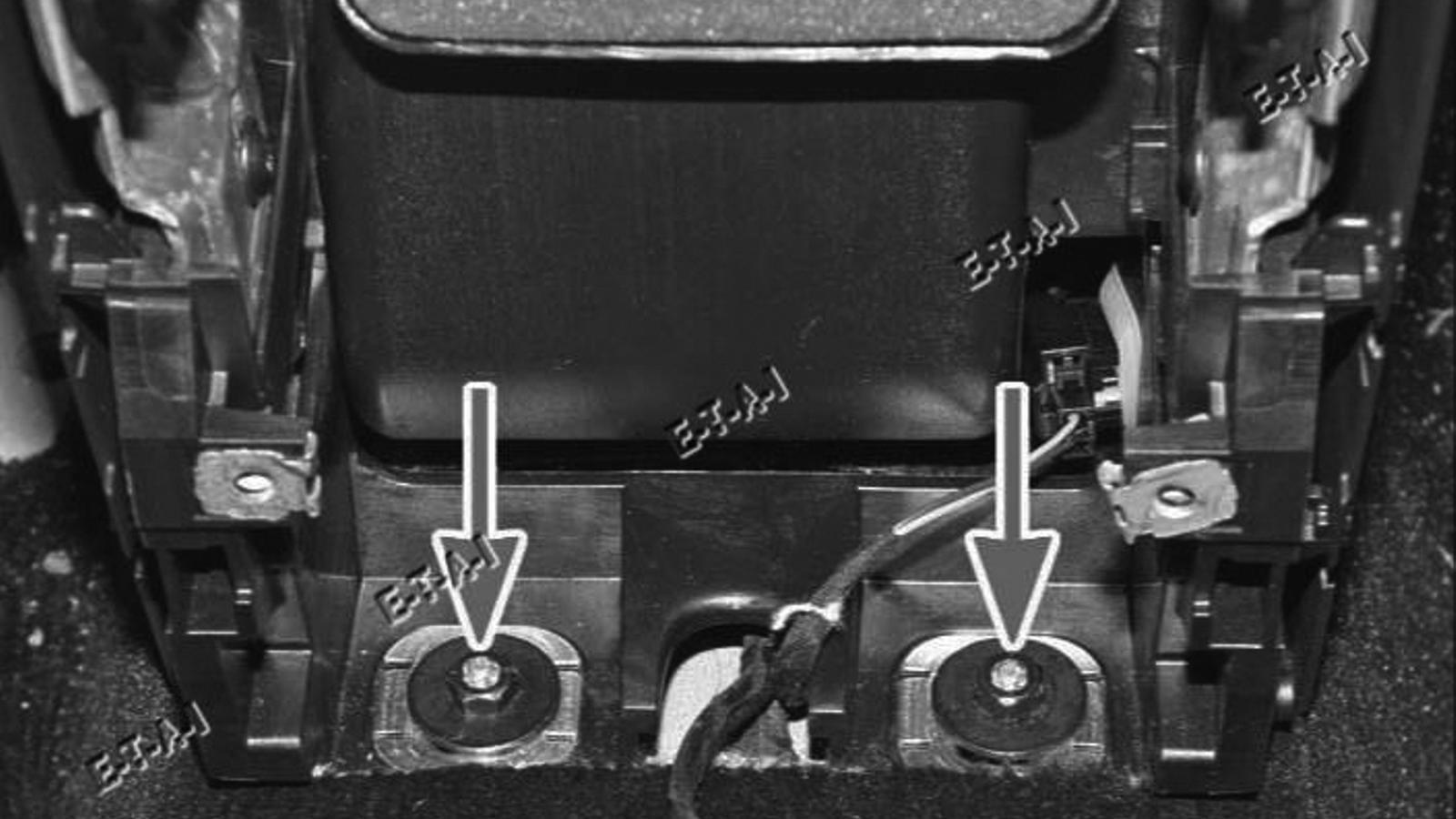

• Desmonte las 2 tuercas traseras de la consola(Fig.52).

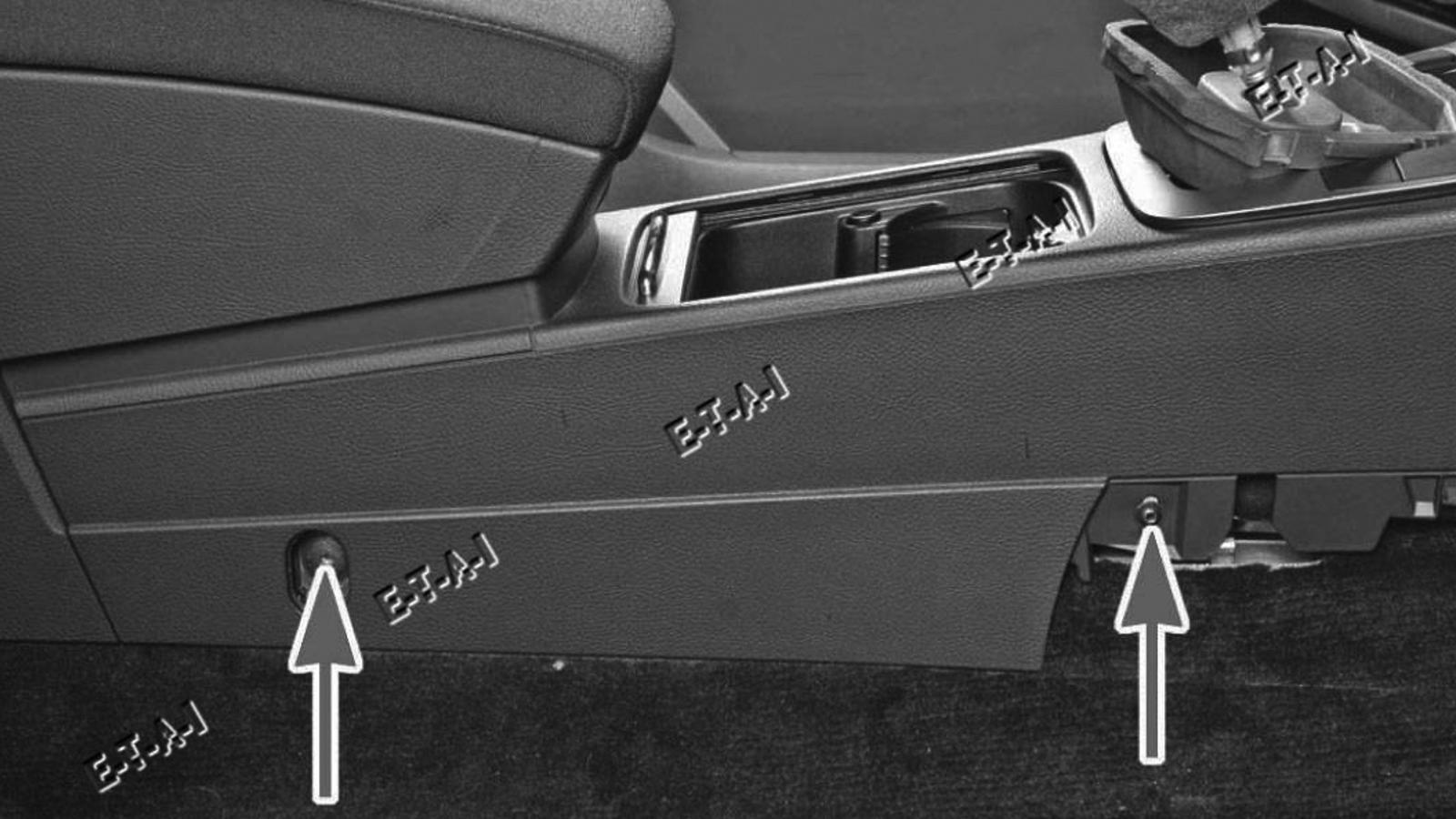

• Desmonte los 2 tornillos laterales de cada lado después de haber retirado las tapas de los tornillos traseros(Fig.53).

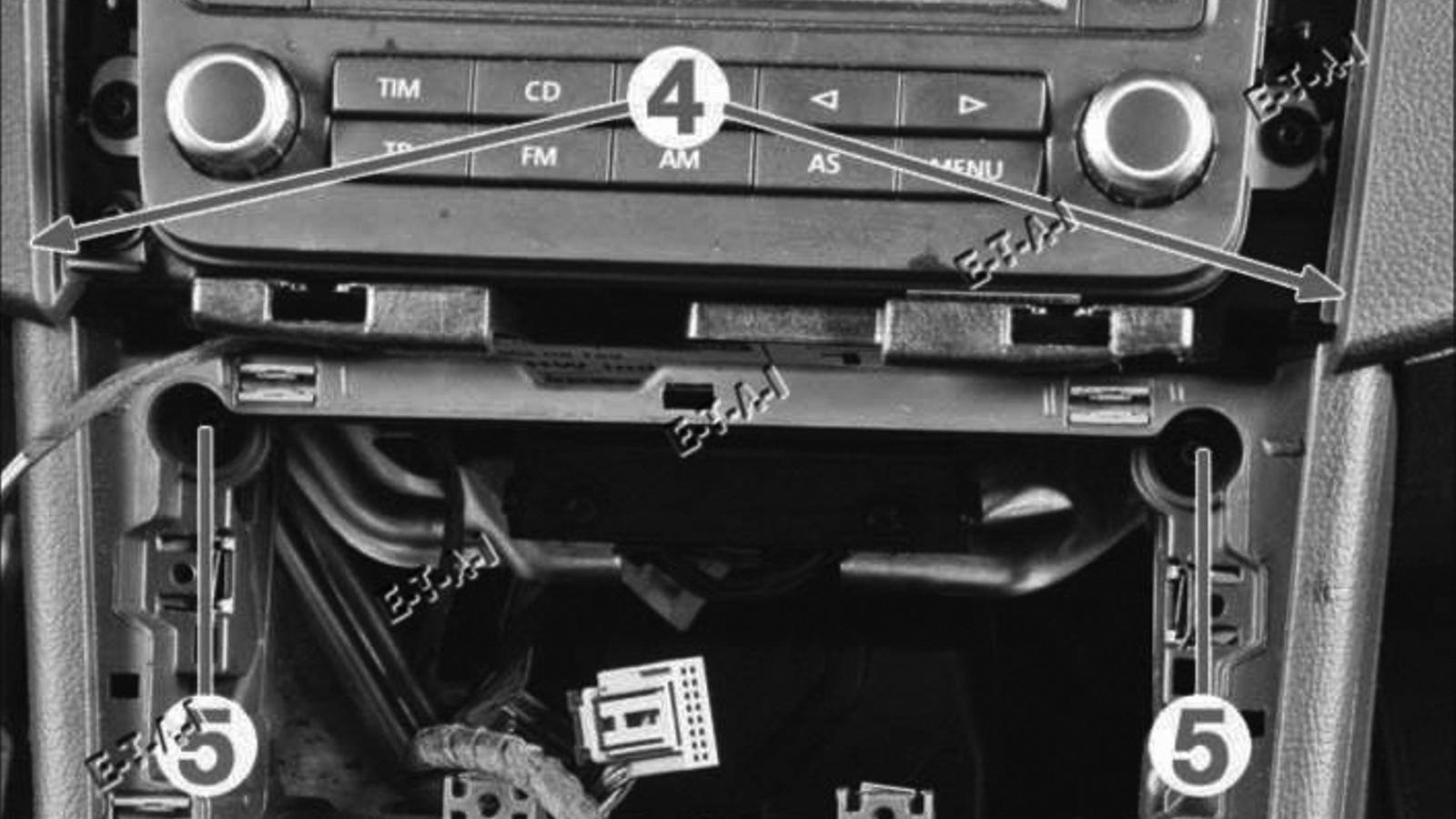

• Desmonte los 2 tornillos (5) de fijación delantera de la consola a la altura del alojamiento de la consola de climatización(Fig.54).

• Desmonte la consola central levantando la parte trasera y haciendo pivotar la parte delantera hacia abajo para extraerla de las patas de centrado delanteras (4).

En el montaje, coloque correctamente la consola primero en las patas de centrado levantando la parte delantera de la consola e inclinando la parte trasera hacia abajo. Procure también encajar correctamente las tuberías de ventilación y el paso correcto del cableado.
