Avería resuelta en Ford Transit por deformación de un diente en la rueda generadora de impulsos del cigüeñal

Averiasresueltas.com, distribuida por Vagindauto, explica la solución a un fallo que puede ocasionar tirones y falta de potencia del motor a partir de 2000 rpm.

Redacción Infotaller

30 de mayo 2024 - 16:13

La avería fue localizada en Ford Transit 2.2 TDCi
La avería fue localizada en Ford Transit 2.2 TDCi / Redacción Infotaller

Averiasresueltas.com, distribuida por Vagindauto, explica y ofrece la solución a una avería frecuente que se pueden encontrar los profesionales del taller en su día a día. En esta entrega, se trata de un Ford Transit Furgón 2.2 TDCi con motor CYFB, que sufre la deformación de un diente de la rueda generadora de impulsos del cigüeñal, provocando tirones y falta de potencia del motor a partir de 2000 rpm

Síntomas

* Falta de potencia.

* Tirones en el funcionamiento del motor.

* Se enciende el testigo de motor.

* El cuentarrevoluciones deja de funcionar.

Código de avería en la unidad de control del motor:

P0335 - Sensor de posición del cigüeñal A - Circuito defectuoso.

Código de avería en la unidad de control del cuadro de instrumentos:

P0654 - Régimen del motor, señal de salida - Circuito defectuoso.

Código de avería en la unidad de control de ESP:

U0401 - Comunicación con la unidad de control de tracción, datos no válidos.

Conclusiones del diagnóstico

Conectar el terminal de diagnóstico compatible. Comunicar con la unidad de control del motor.

  • La representación gráfica del parámetro de revoluciones del motor muestra un valor sin cortes ni interrupciones.
  • Tras borrar averías, el código de avería P0335 y los síntomas vuelven a aparecer después de superar las 2000 rpm.
  • Los códigos de avería P0654 y U0401 aparecen en la unidad de control del cuadro de instrumentos y en la unidad de control de ESP como consecuencia del error P0335: la información de revoluciones del motor que llega a través del CAN Bus es anómala.

Comprobaciones

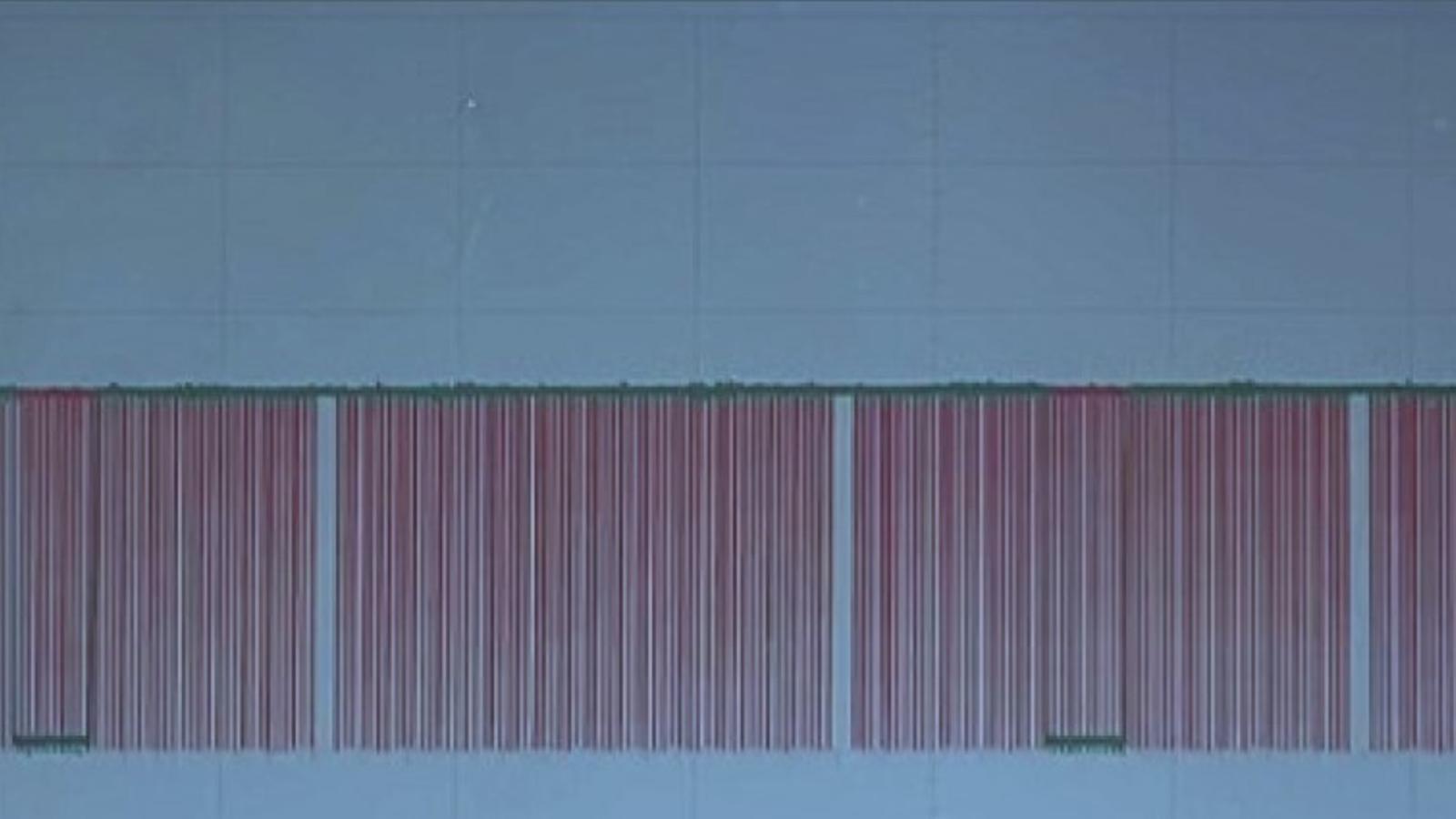

La unidad de control del motor detecta la anomalía en la señal. Sin embargo, es muy difícil apreciar visualmente la anomalía en la captura de la señal de revoluciones realizada con osciloscopio:

Señal de revoluciones
Señal de revoluciones

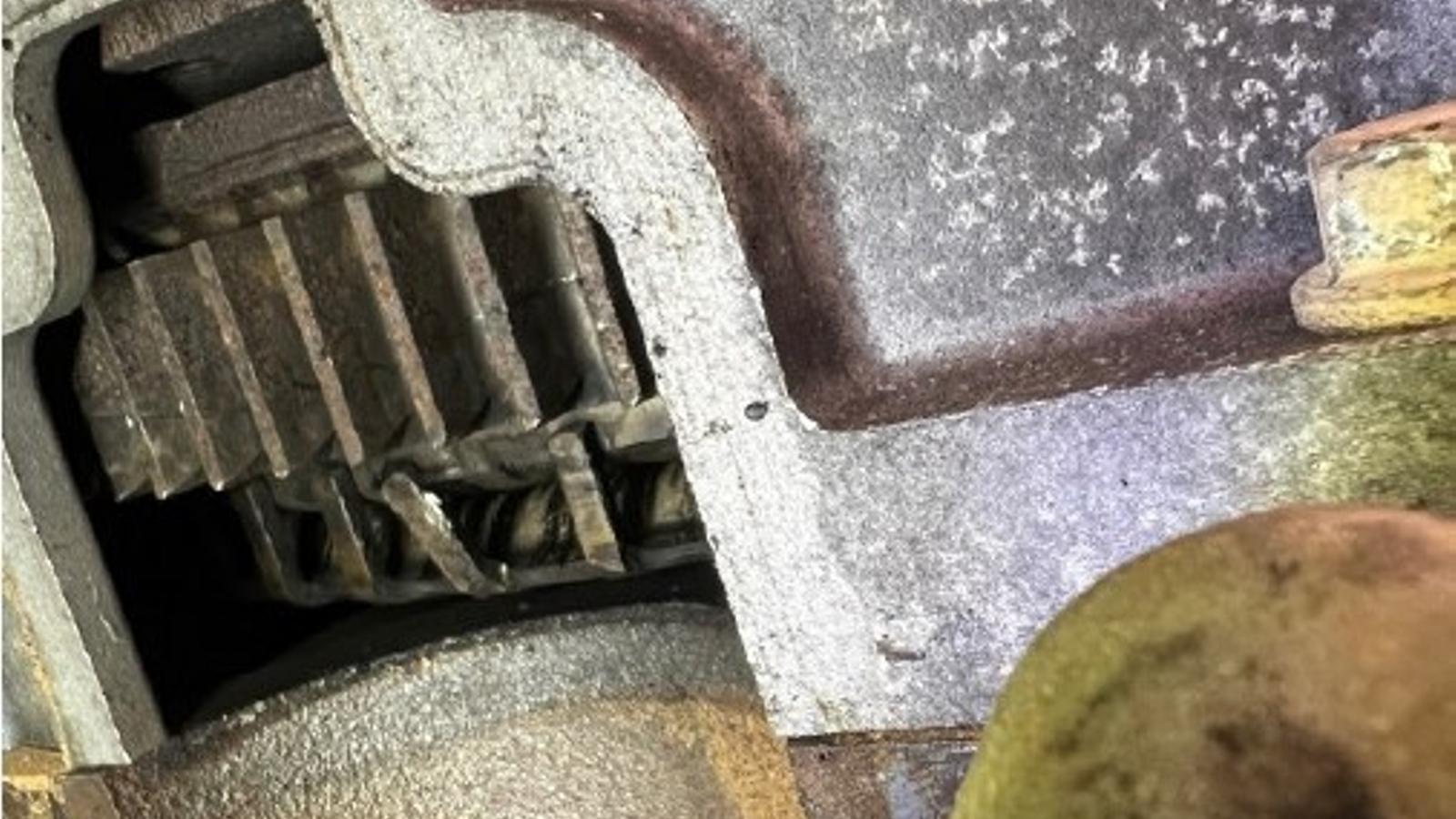

Al comprobar visualmente el estado de los dientes de la rueda generadora de impulsos del cigüeñal, se constata que uno de los dientes está deformado:

Comprobación visual
Comprobación visual

Reparación

Corregir la posición del diente afectado y volver a realizar el diagnóstico con el terminal para conformar la reparación.

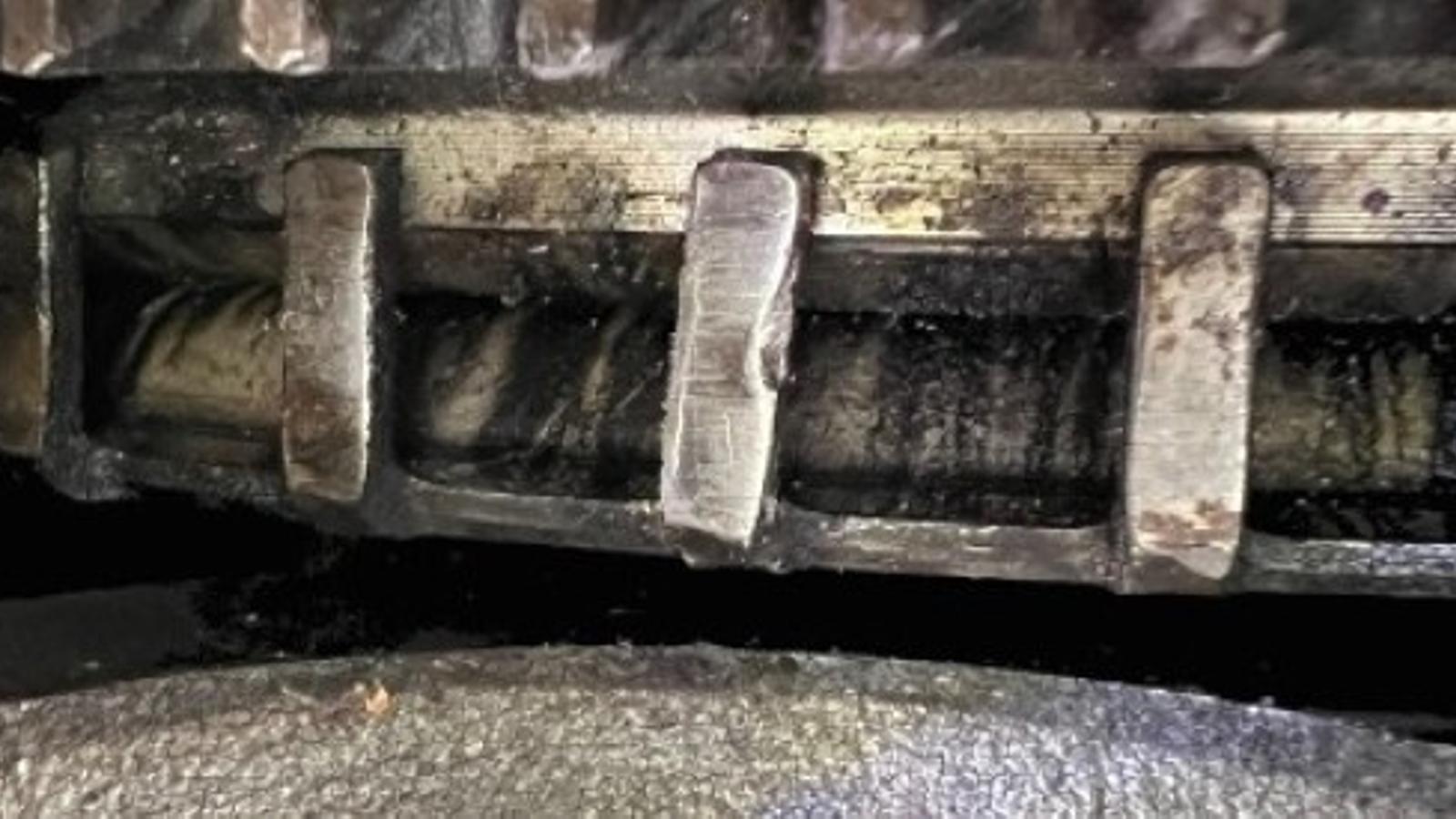

Corrección de la posición
Corrección de la posición

La avería descrita se produjo en un Ford Transit Furgón 2.2 TDCi con motor CYFB.
