AVERÍAS RESUELTAS VAGINDAUTO | ¿Cómo solucionar el funcionamiento irregular del motor a ralentí en un Mini One D?

La causa de la anomalía es el defecto interno del alternador.

El modelo Mini One D (R50)
El modelo Mini One D (R50)

Averiasresueltas.com, distribuida por Vagindauto, explica y ofrece la solución a una avería frecuente que se pueden encontrar los profesionales del taller en su día a día. En esta entrega, se trata de un Mini One D que presenta un funcionamiento irregular del motor a ralentí. La carga del alternador es insuficiente, lo que ocasiona una tendencia a la descarga de la batería. Se enciende el testigo de control de carga del alternador y el código de avería en la unidad de control de motor es 40E0 - Alternador, defectuoso.

Causa

La unidad de control motor detecta la ausencia de señal de acuse de recibo de carga del alternador, y en consecuencia, la activación de carga y la regulación de ralentí son incorrectas. La causa de la anomalía es el defecto interno del alternador.

Solución

En el vehículo diagnosticado, el alternador posee dos líneas de conexión con la unidad de control motor:

La línea S_DF de acuse de recibo de la carga del alternador.

  • El alternador indica su nivel de carga momentánea mediante una señal PWM dwell, que puede estar entre 5% y 95%.
  • La señal posibilita a la unidad de control motor la adaptación del régimen de ralentí.

La línea S_ALTV de activación del alternador.

  • Si el nivel de activación es grande, la tensión de carga del alternador es de aproximadamente 14,9 V.
  • Si el nivel de activación es escaso, la tensión de carga del alternador es de aproximadamente 12,5 V.

Dada la sintomática expuesta, verificar el nivel de carga del alternador. Las condiciones para la prueba son las siguientes:

  • Motor en marcha a temperatura de servicio.
  • Consumidores conectados.

Conclusiones a la comprobación de carga:

  • La carga del alternador no supera los 11 V.
  • El nivel de carga puede llegar a ser, incluso, inferior a 11 V cuando muchos de los consumidores están conectados.

Los resultados de la comprobación, sumados a la deficiente regulación del ralentí, recomiendan verificar la señal S_DF de acuse de recibo de carga del alternador con un multímetro u osciloscopio.

• Si se constata la ausencia de señal S_DF de acuse de recibo, verificar la instalación eléctrica.

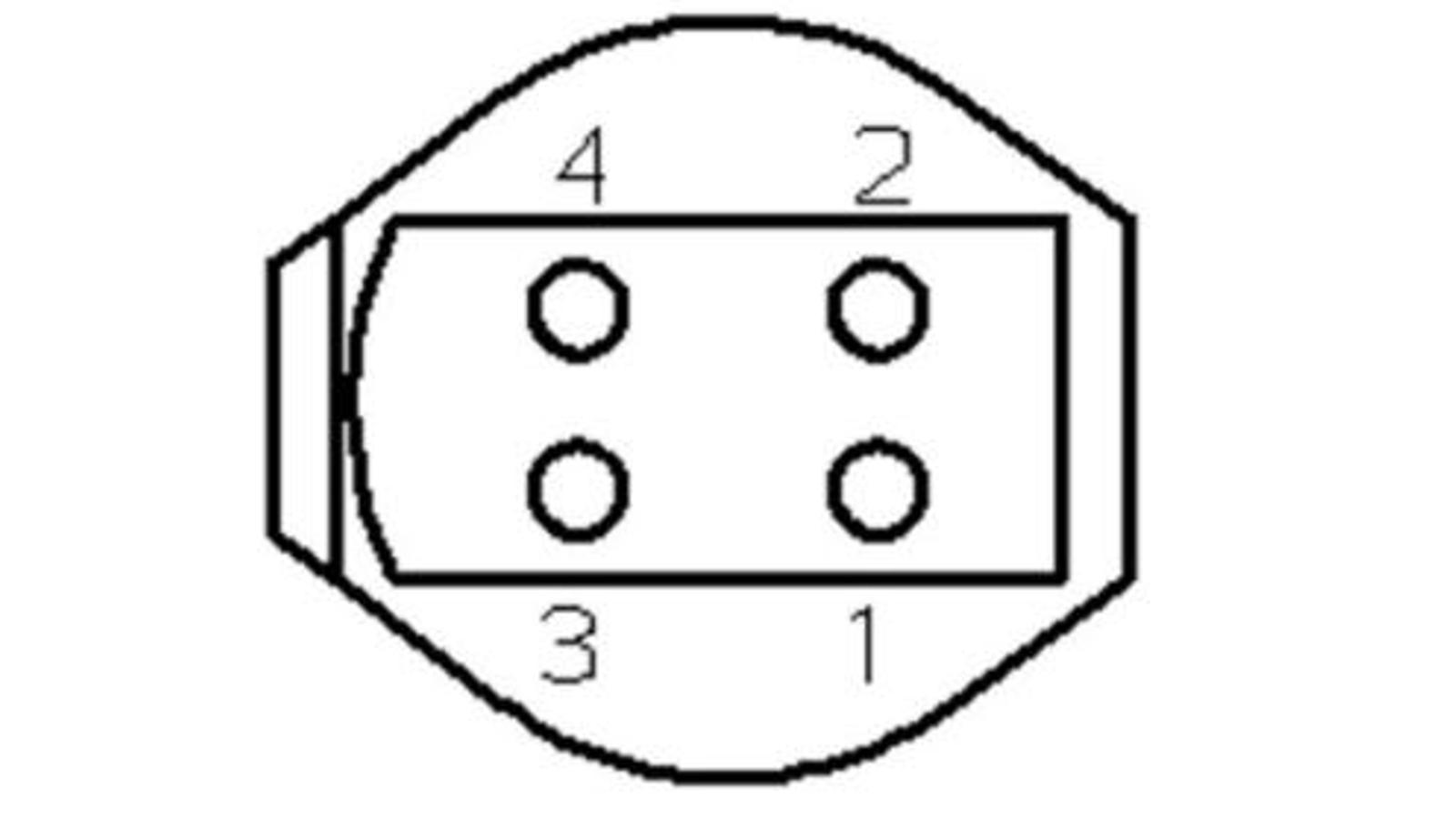

Sin título
Avería en un Mini One D

Sin título2
Avería en un Mini One D

Si la instalación eléctrica es correcta, sustituir el alternador.
