Grup Eina continúa con su aporte de soluciones para diversas averías que, con frecuencia, se pueden encontrar los profesionales del taller en su día a día. Esta entrega está dedicada a un modelo de Alfa Romeo, concretamente, el Giulietta 2.0 JTDM, en el que aparece uno o varios códigos de avería: "Defecto del contacto de la conexión eléctrica del sensor de temperatura".
¿Cuáles son los síntomas percibidos?
P242A – Sensor de temperatura entrada turbina.
P242B – Sensor de temperatura entrada turbina.
Códigos de avería registrados en la unidad de control motor.
El vehículo presenta uno o varios de los códigos de avería mencionados.
Testigo de avería de motor (MIL) encendido.
NOTA: Este boletín técnico afecta solamente a los vehículos equipados con motor 2.0 JTD.
¿Cuál es la causa de la avería?
La avería surge como un defecto del contacto de la conexión eléctrica del sensor de temperatura.
Procedimiento de reparación:
- Realizar lectura de códigos de avería registrados en la unidad de control motor con el útil de diagnosis.
- Confirmar que se registran uno o varios de los códigos de avería mencionados en el campo síntoma de este boletín técnico.
- Conectar la llave en posición ‘Stop’. Extraer la tapa de la batería y desconectar el borne negativo.
- Extraer la conexión eléctrica del sensor de temperatura (Ver imagen 1.A).
- Extraer el cableado y el tubo corrugado (Ver imagen 1.2 y 1.3).
- Cortar los cables del conector entre 10 y 15 centímetros del borde (Ver imagen 1.C).
- Hacerse con el Kit de reparación específico para la solución de esta avería con REF: 71749541.
- Medir el cable dañado y cortar el cable del kit específico para la reparación de esta avería, añadiendo 15 milimetros más de longitud respecto al cable dañado (Ver imagen 2.B).
- Desbloquear el terminal de conexión del conector (ver imagen 2.C).
- Introducir los terminales del Kit de reparación hasta el tope del conector, bloquear el terminal y confirmar que se encuentren correctamente fijados.
- Unir y soldar los cables cortados con uniones termo retráctiles.
Nota: Para evitar que el diámetro de la junta del cableado sea demasiado ancho, cortar cada cable con una longitud diferente para que los empalmes se superpongan.

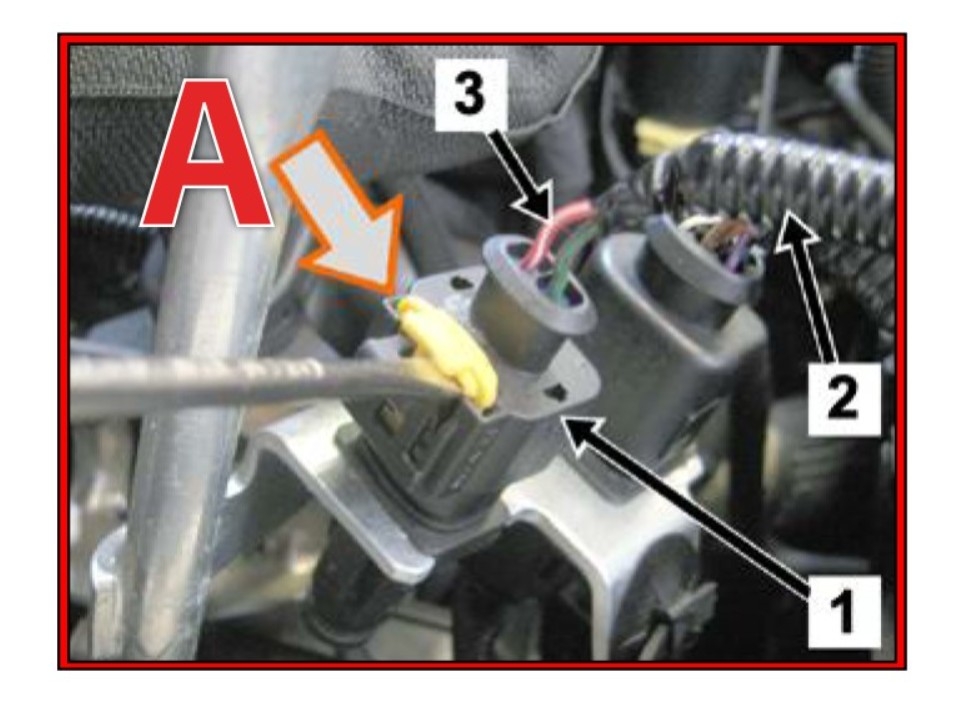

Imagen 1:
- A – Anclaje del conector del sensor de temperatura de turbina afectado.
- 1 – Conector y cableado del sensor de temperatura de turbina afectado.
- 2 – Tubo corrugado de protección del cableado.
- 3 – Cableado del conector afectado.
En la imagen, desglose de cada una de las partes a revisar.

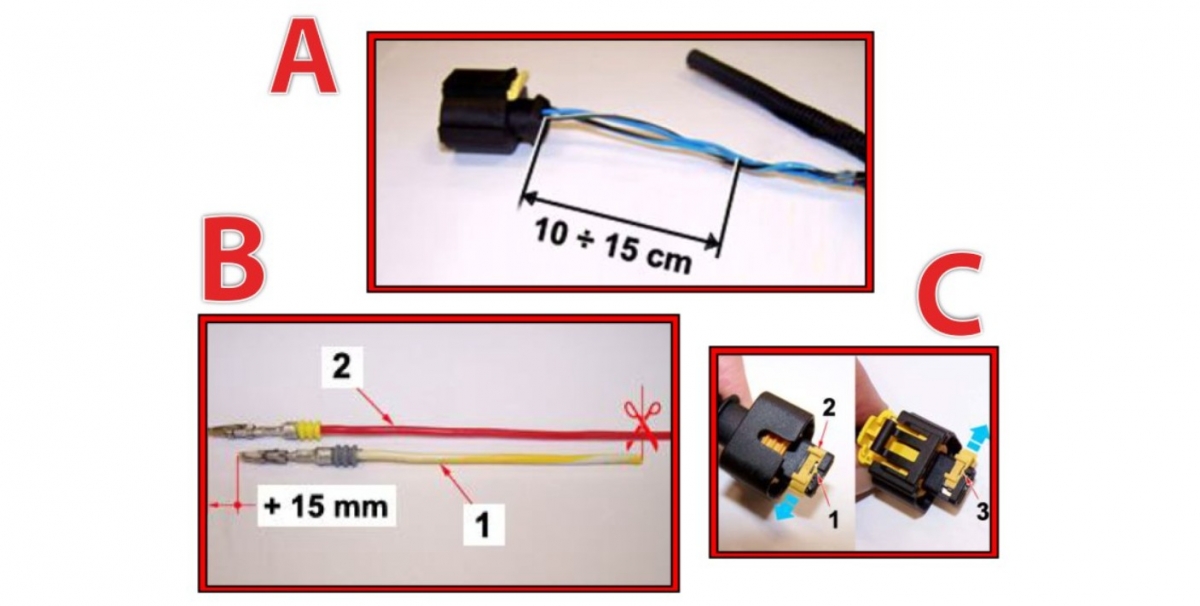

Imagen 2:
- A – Longitud de corte del cableado original del conector del sensor de temperatura de turbina.
- B – Ejemplo de margen de corte a tener en cuenta en el cableado del Kit de reparación.
- C – Ejemplo de desbloqueo de los terminales del conector del sensor de temperatura de turbina.
Ejemplo de los cortes que se deben efectuar para reparar la avería.
