Cómo montar y desmontar la cuna de suspensión delantera del Opel Corsa E

Con la colaboración de ETAI Ibérica y Atelio Doc, damos paso a un método de reparación que puede servir de ayuda a los profesionales del taller. En concreto, se trata del desmontaje y montaje de la cuna de suspensión delantera del Opel Corsa E de quinta generación fabricado entre 2014 y 2019.

Localizamos la mesa de centrado de la cuna (referencia: CH-904 + CH-48373 + CH-48373 200-2 + CH-48373)

DESMONTAJE:

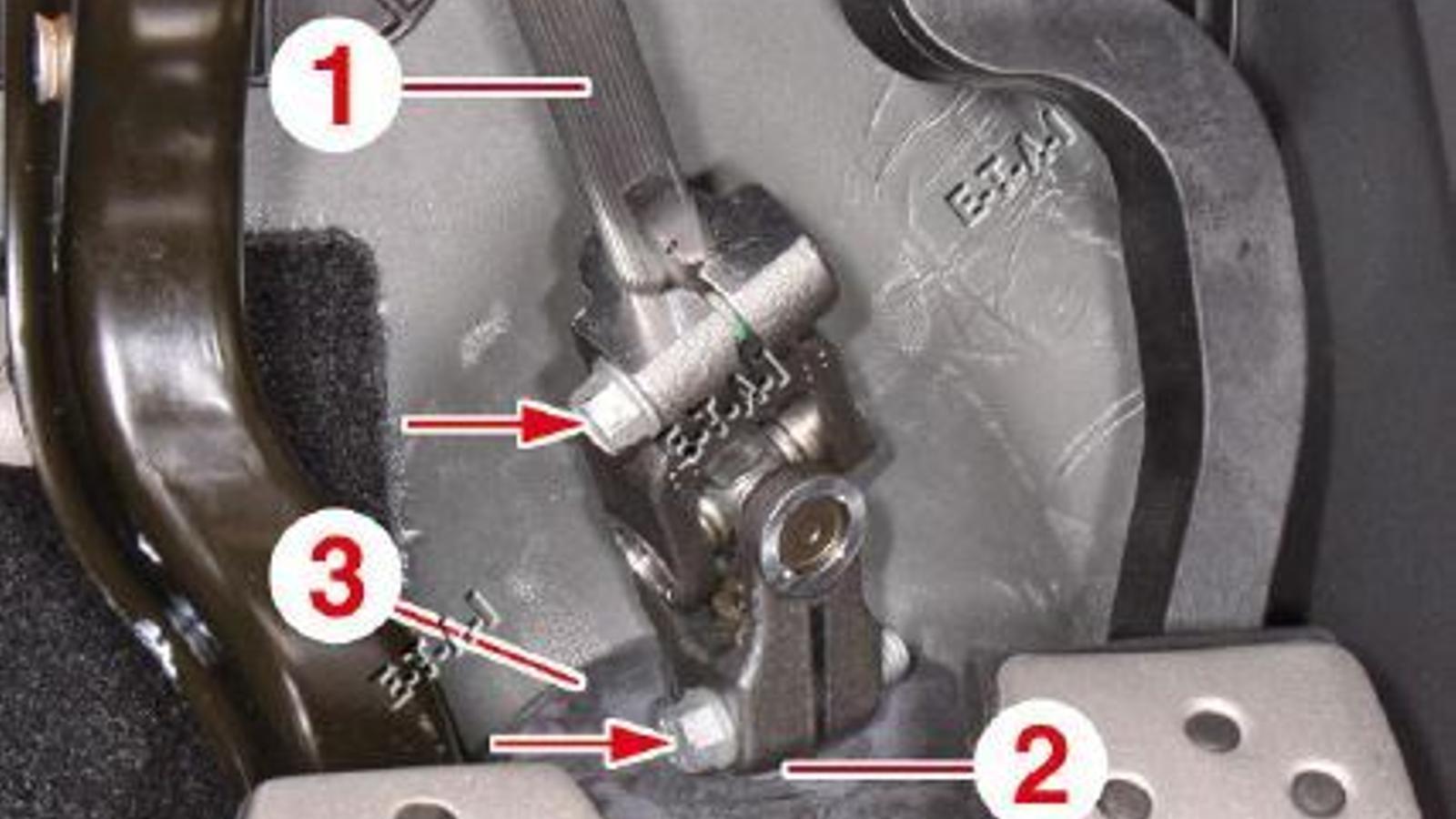

• Extraiga el eje intermedio de la columna de dirección (1) de la caja de dirección (2) (Fig.1) .
• Desmontar la junta (3) de la columna de dirección en el salpicadero.

• Desmontar:

- la caja de aguas,

- el parachoques delantero.

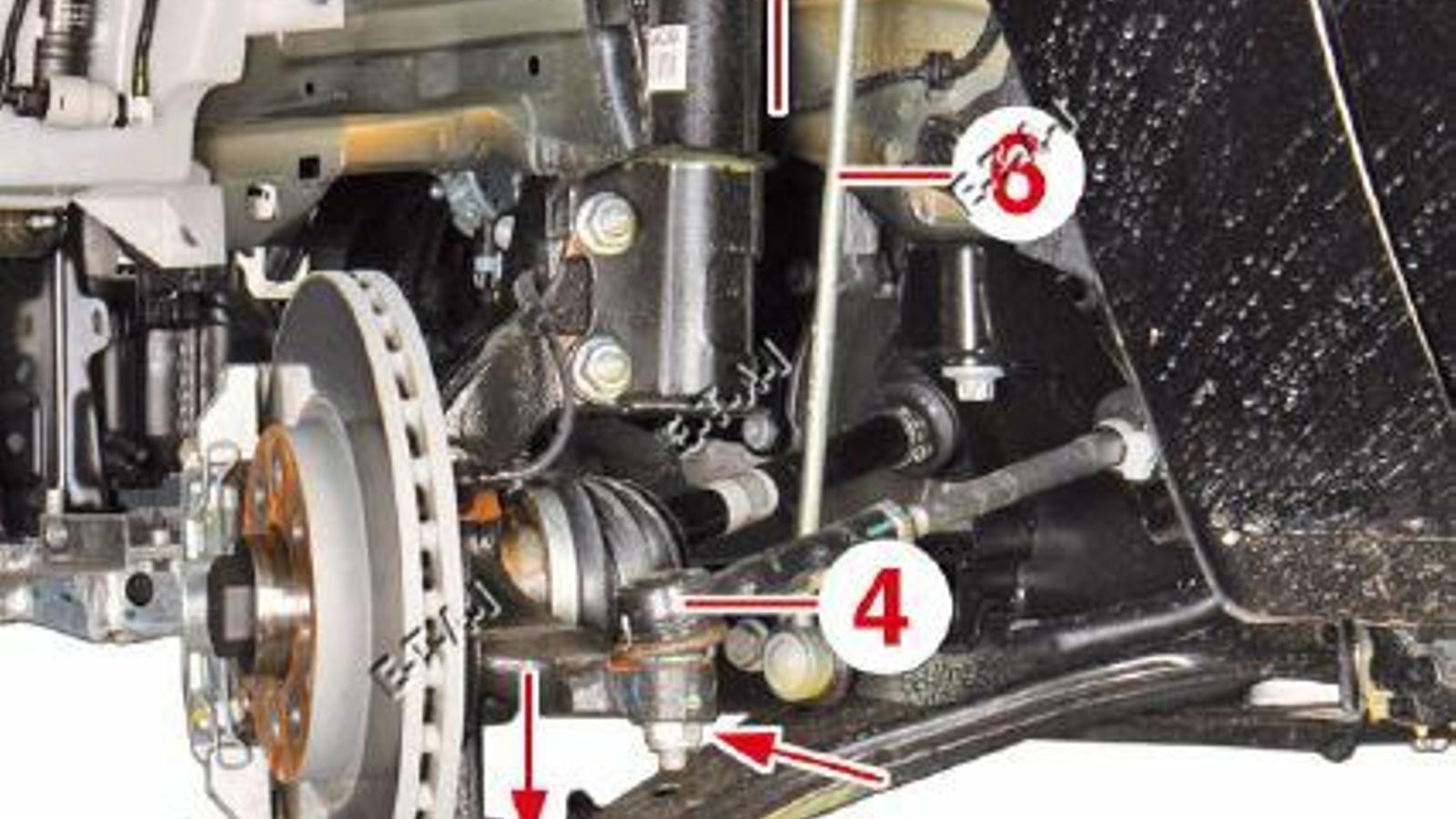

• De cada lado, extraiga (Fig.2):

- la rótula de dirección (4) del pivote,

- la rótula inferior (5) del pivote,

- la bieleta de barra estabilizadora (6) del amortiguador.

• Sostenga el conjunto condensador/radiador de refrigeración en el travesaño superior.

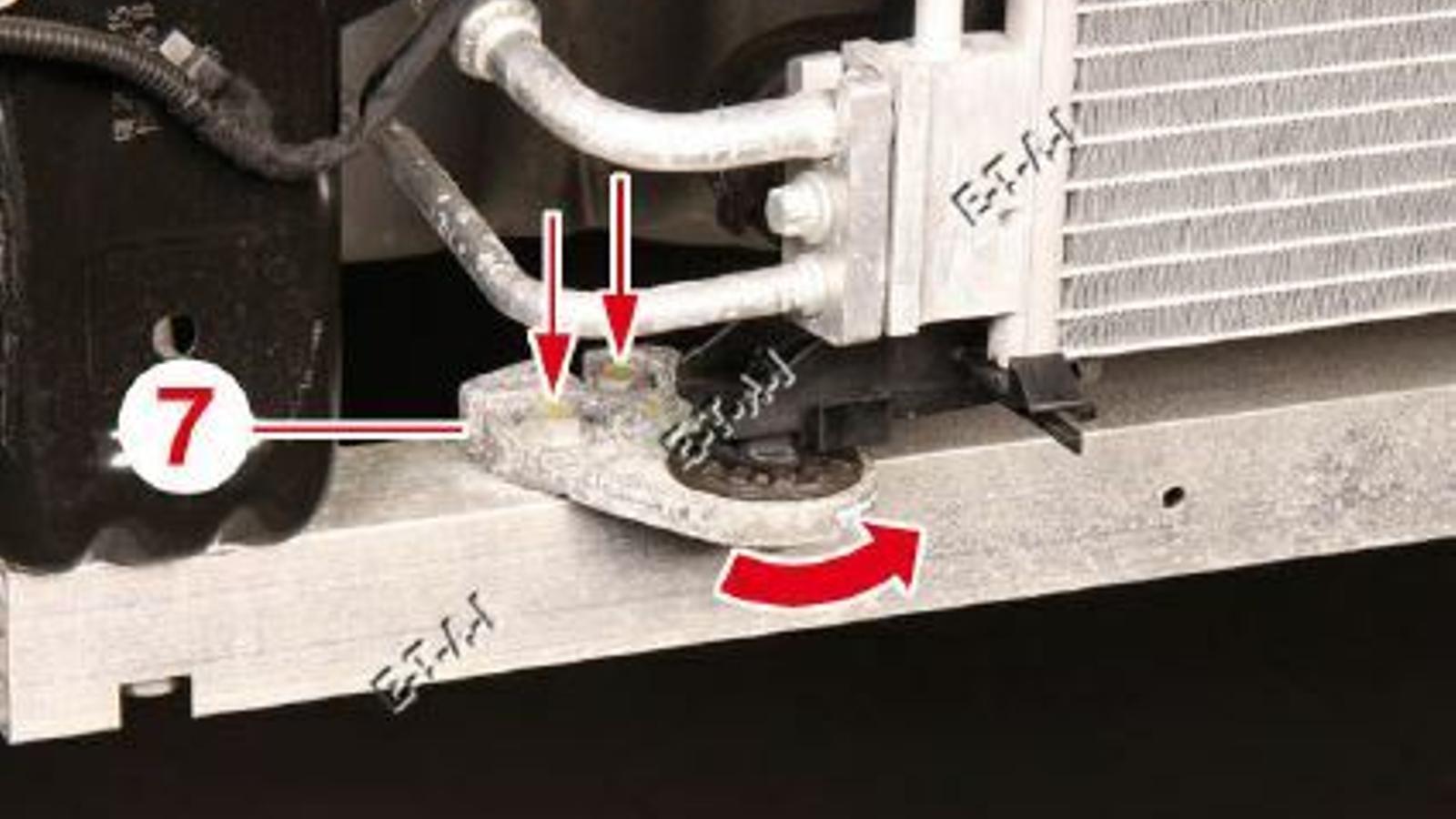

• A cada lado, desmonte la pata de fijación inferior (7) del radiador (Fig.3).

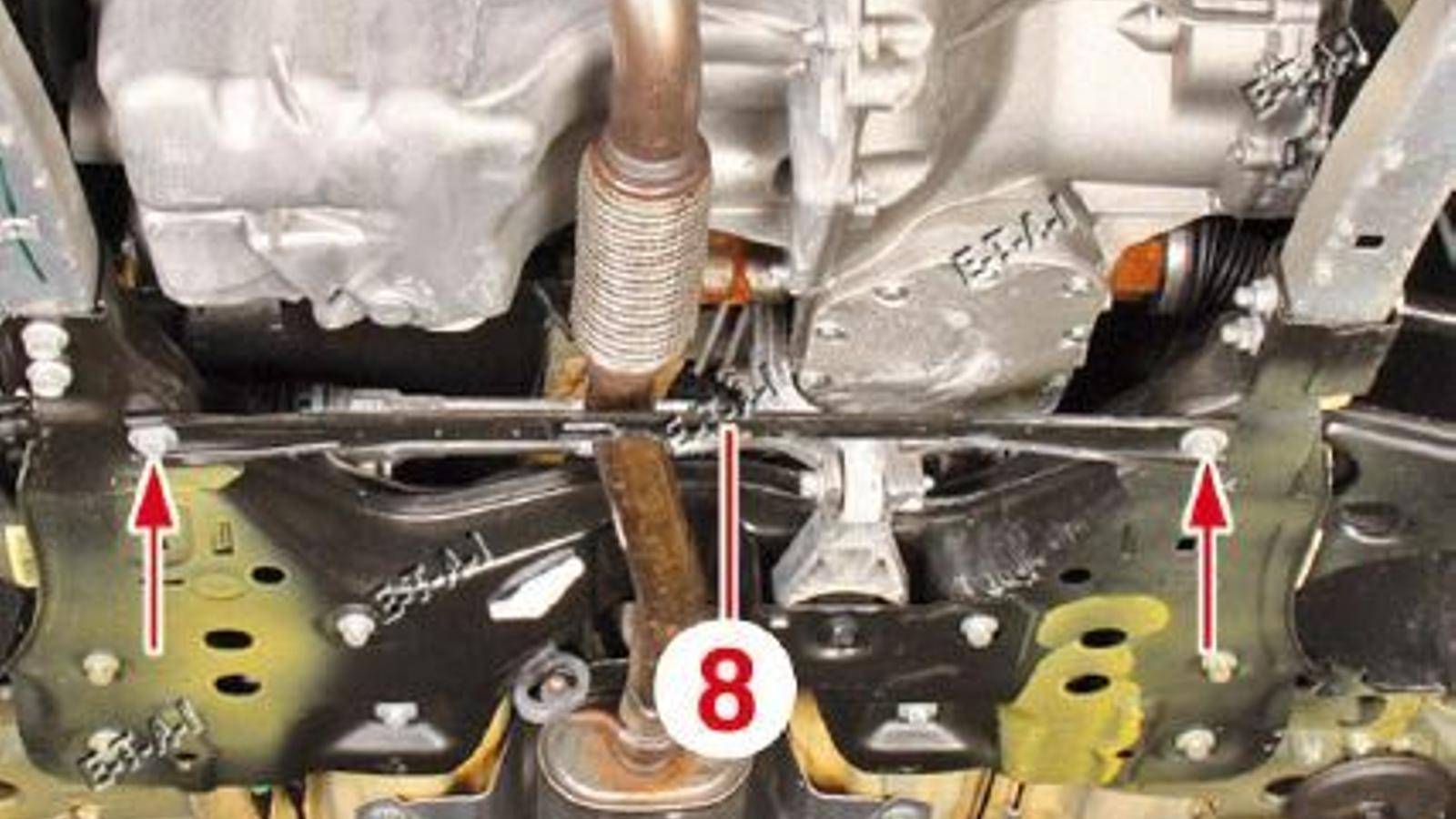

• Desmontar el refuerzo de la cuna (8) (Fig.4).

• Desmontar el tubo de escape intermedio.

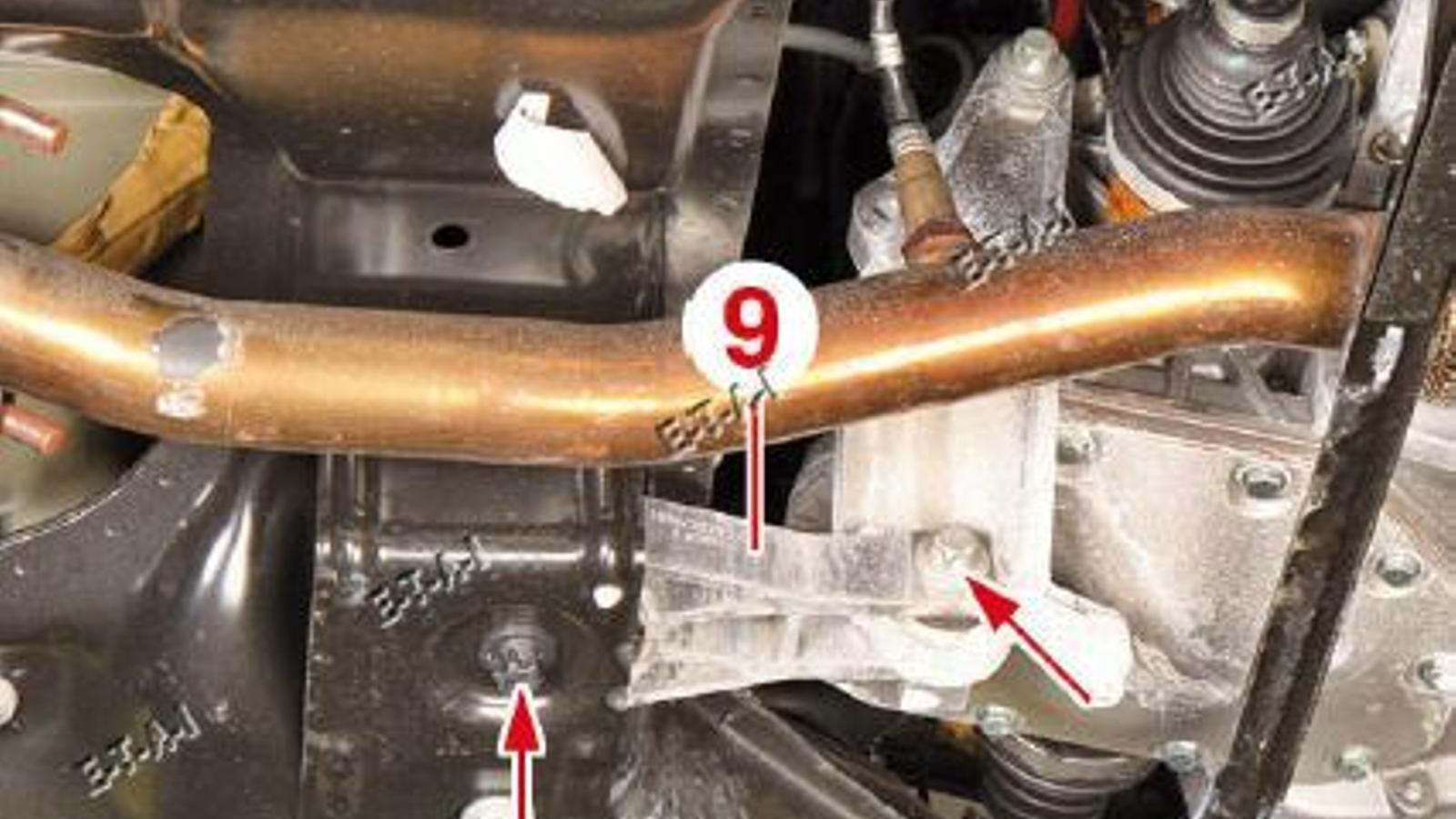

• Desmontar la bieleta anti-par (9) (Fig.5).

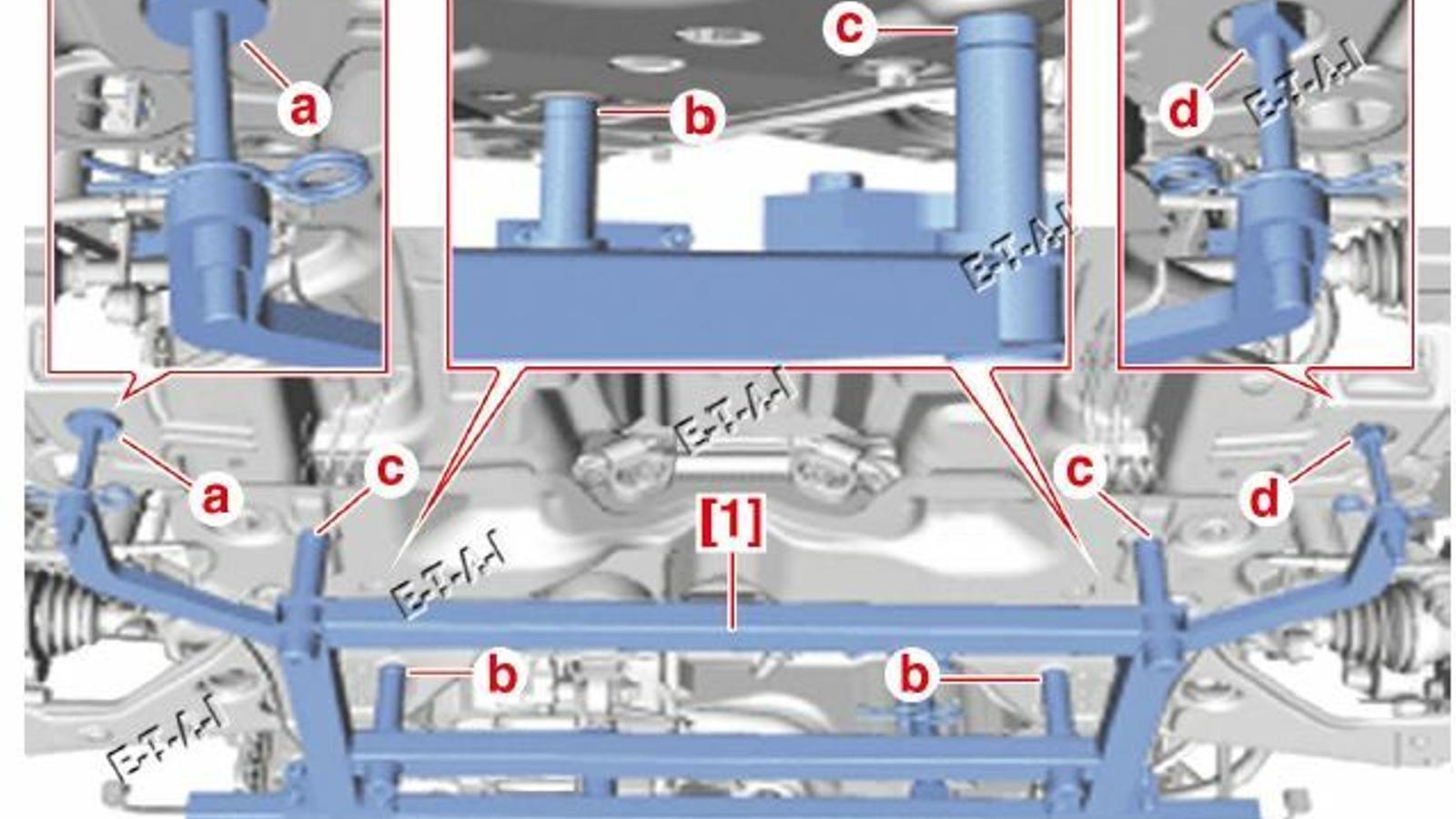

• Coloque la mesa de centrado de la cuna (Fig.6).
• Centre el útil [1] en los puntos (a), (b), (c) y (d).

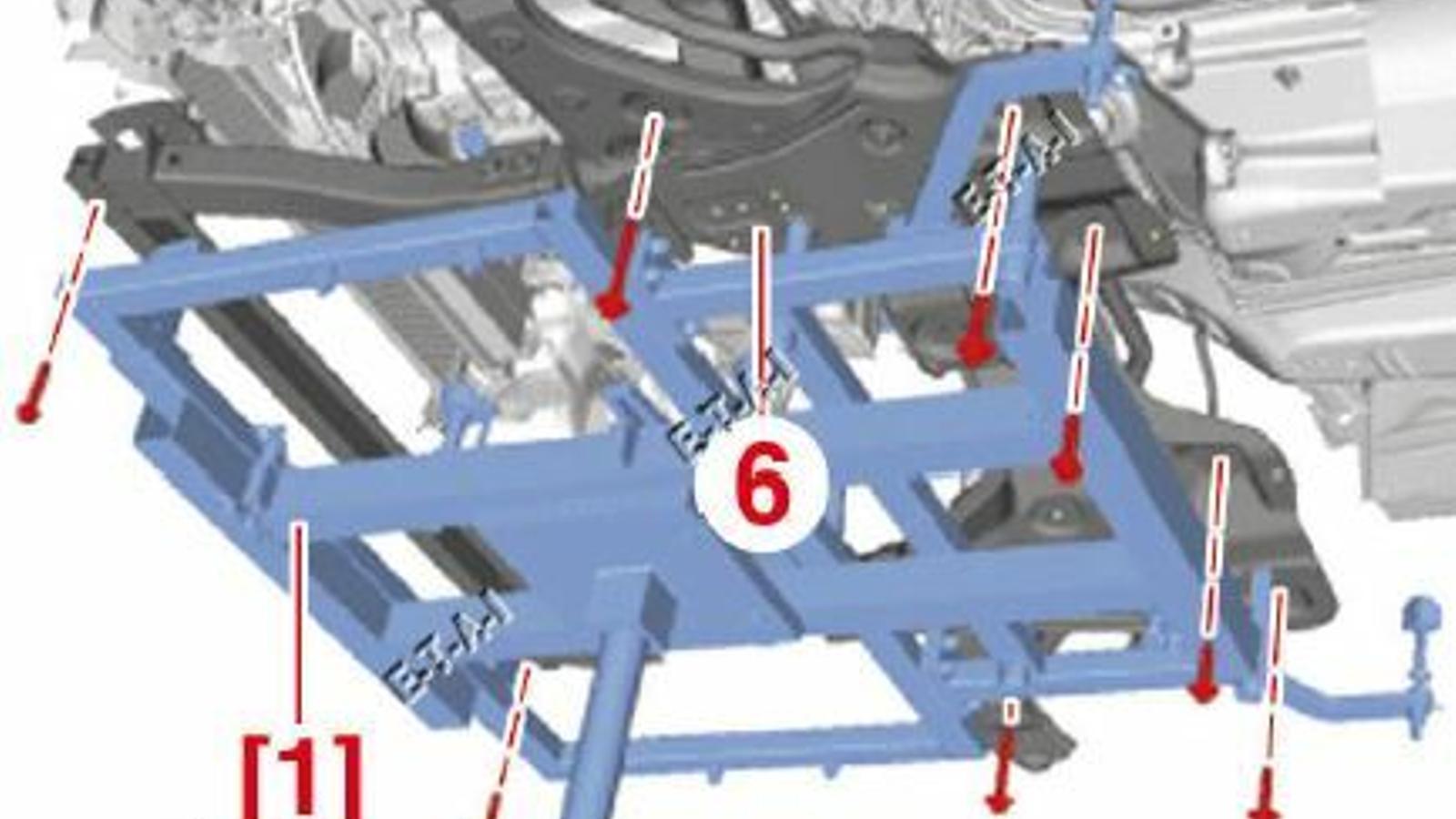

• Desmontar la cuna (6) (Fig.7).

MONTAJE:

• Para el montaje, proceder en el orden inverso del desmontaje.
