Averías frecuentes Atelio Doc | Cómo montar y desmontar el pretensor del cinturón de un Citroën C4

Modelo en blanco de un Citroen C4
Modelo en blanco de un Citroen C4

Con la colaboración de ETAI Ibérica y Atelio Doc, damos paso a un método de reparación que puede servir de ayuda a los profesionales del taller. En concreto, se trata del desmontaje y montaje del pretensor del cinturón de un Citroën C4 II.

Desmontaje:

  • Proceder a la puesta fuera de servicio del sistema de airbag.
  • Avanzar el asiento al máximo.

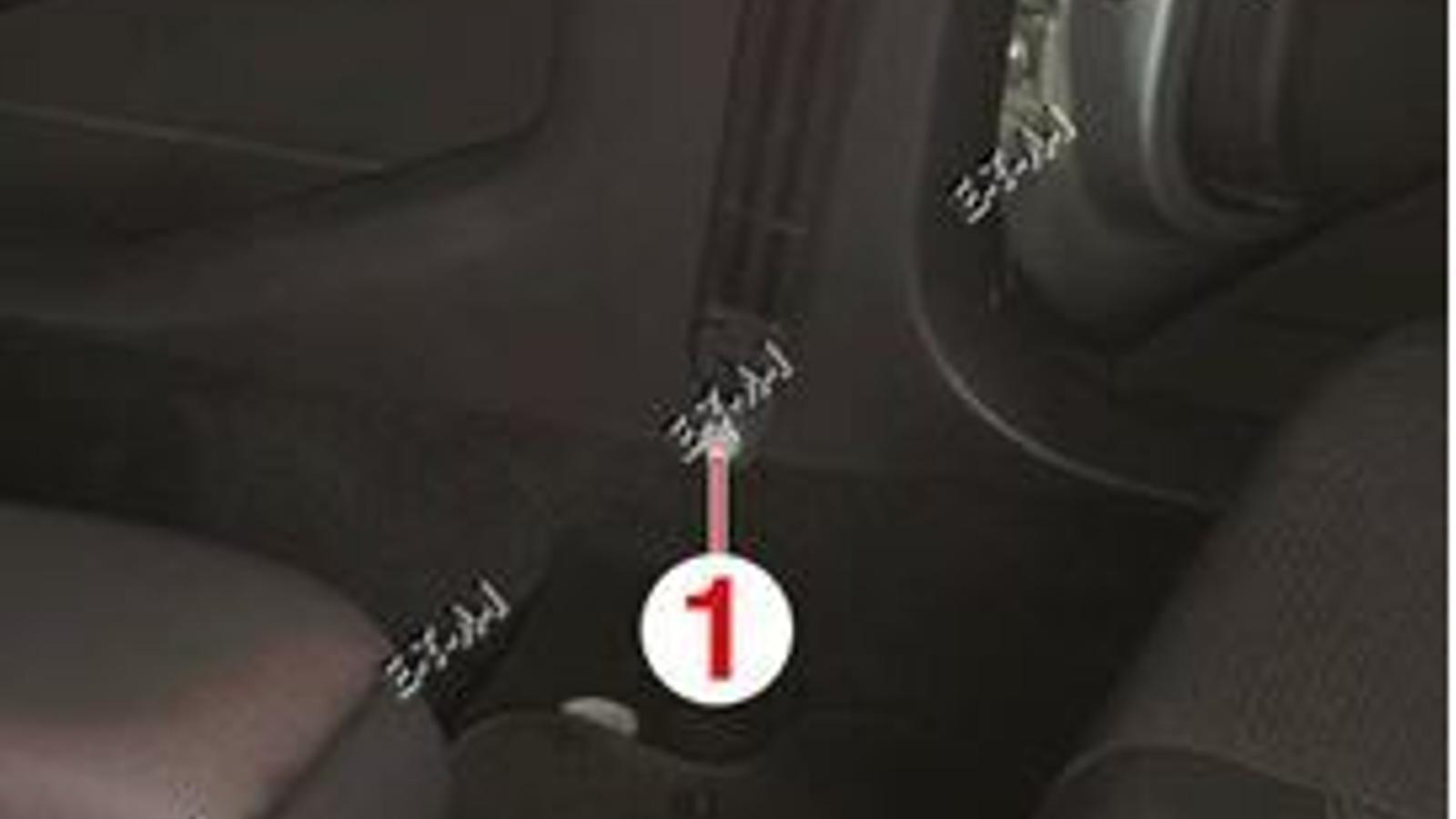

  • Desmontar la tapa de tornillo y el tornillo (1) del punto de anclaje inferior de cinturón de seguridad (Fig.1).

Figura 1
Figura 1

  • Desengrapar las juntas de puertas a lo largo de los tapizados del pilar.

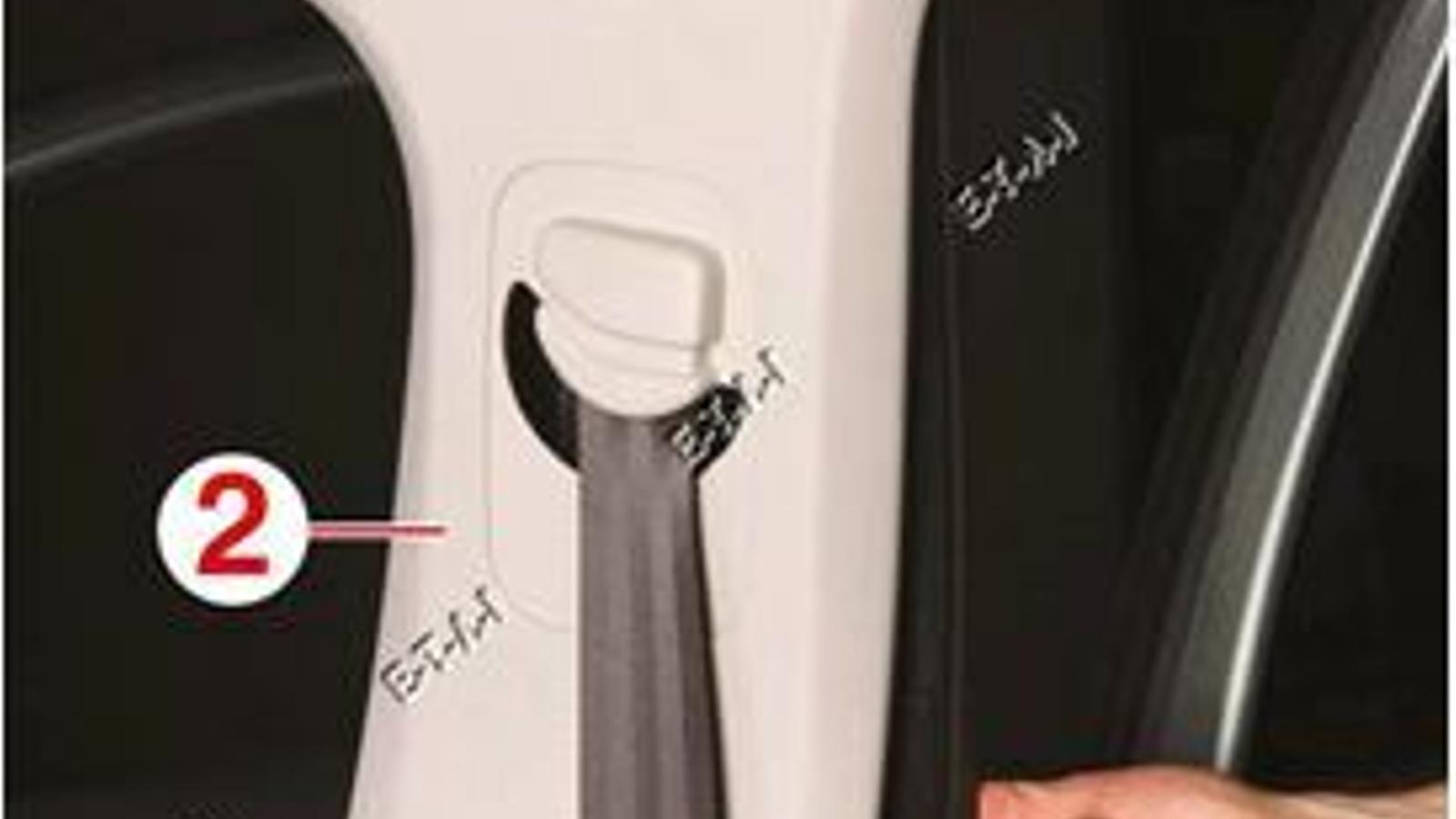

  • Desengrapar el tapizado superior (2) del pilar central (Fig.2).

Figura 2
Figura 2

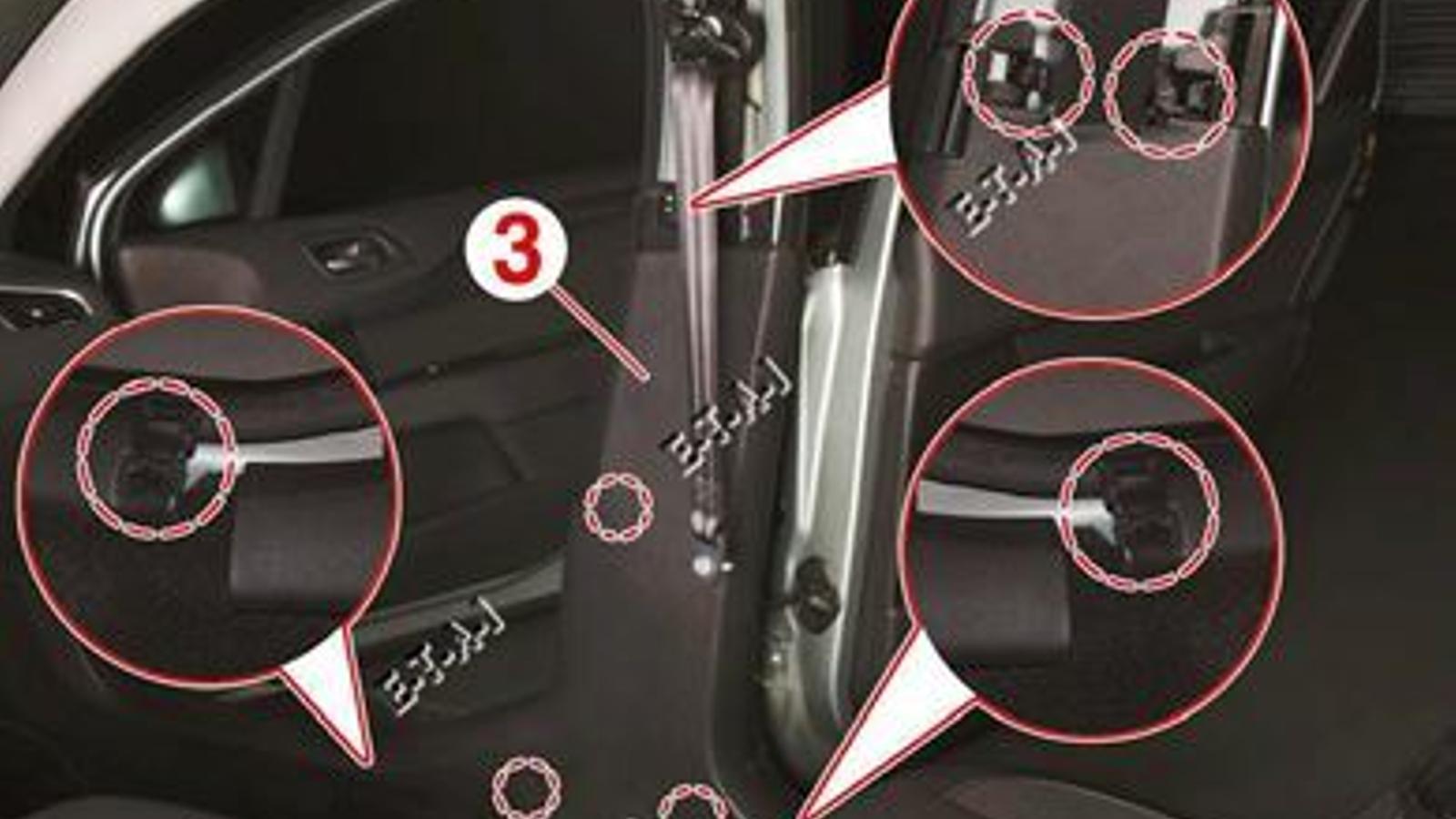

  • Desengrapar el tapizado inferior (3) del pilar central (Fig.3).

Figura 3
Figura 3

  • Desmontar el tornillo (4) del punto de anclaje superior de cinturón de seguridad (Fig.4).
  • Pivotar y liberar la guía de cinturón (5).

Figura 4-5
Figura 4

4-5
Figura 5

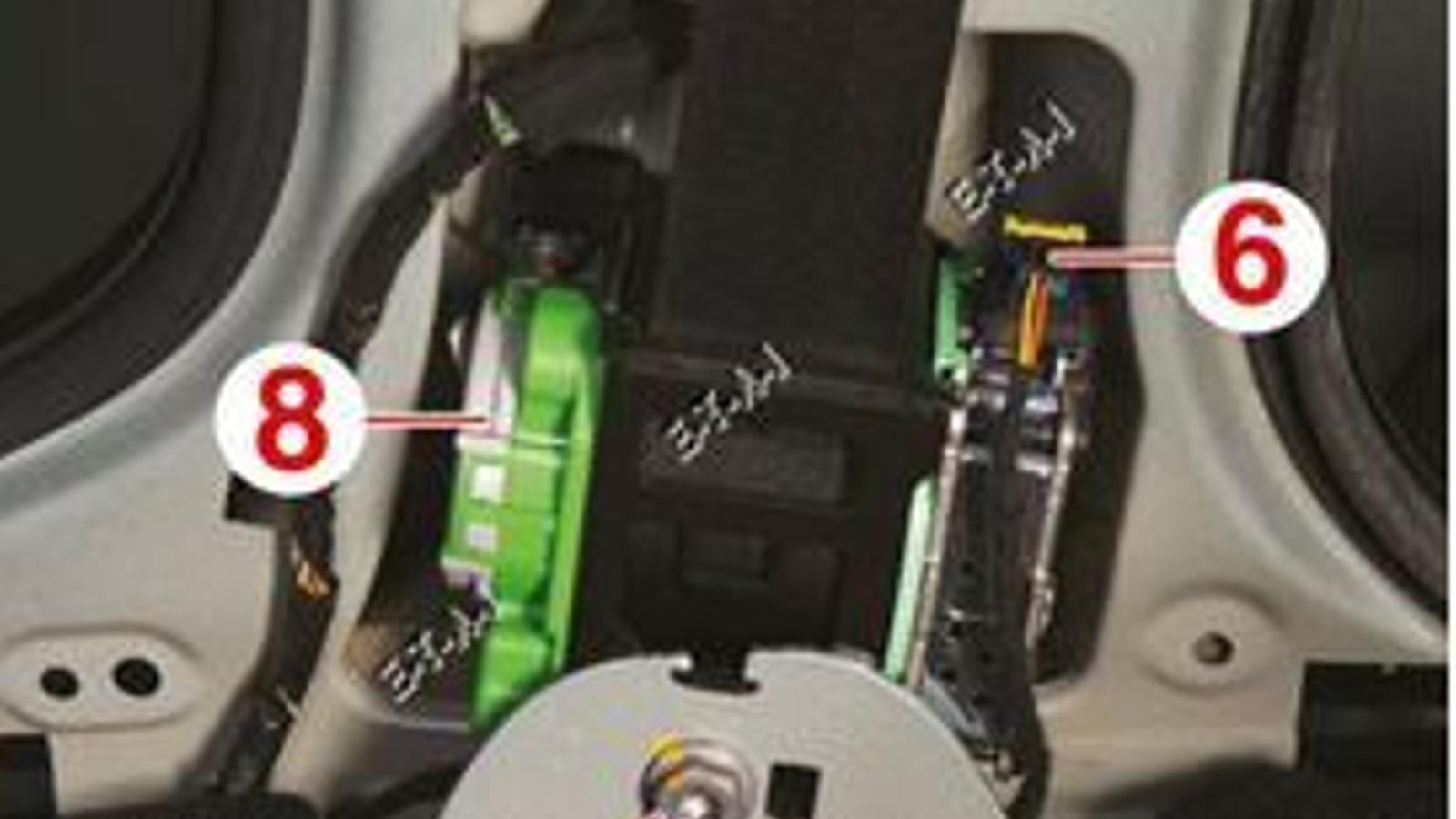

  • Desconectar el conector (6) (Fig.6).
  • Desmontar el tornillo (7).
  • Desmontar el rodillo de cinturón de seguridad delantero (8).

Figura 6-7-8
Figura 6-7-8

Montaje:

Respete los puntos siguientes:

  • Respetar los pares de apriete indicados.
  • Efectuar la puesta en marcha del sistema de airbags.
