Averías frecuentes Atelio Doc | El compresor se interrumpe en un Alfa Romeo Giulietta: dónde está la avería

Alfa Romeo Giulietta de 2010
Alfa Romeo Giulietta de 2010

Con la colaboración de ETAI Ibérica y Atelio Doc, damos paso a otra avería frecuente con la que suelen topar los profesionales del taller.

En esta caso se trata de un Alfa Romeo Giulietta II 1.4i 105 16V Turbo, que tiene un funcionamiento y/o interrupción sin motivo del compresor, con la consiguiente interrupción imprevista del climatizador.

Causa

La causa de la avería es una interrupción de continuidad (interrupción de cables) de la sonda de temperatura situada en el evaporador.

Solución

Para resolverlo, es necesario sustituir la sonda de temperatura situada en el evaporador y restablecer la continuidad de los enlaces eléctricos.

Pasos

Desmontar el tapizado inferior derecho de salpicadero.
Girar la sonda de temperatura situada en el evaporador (1) y extraerla de su asiento.

.
.

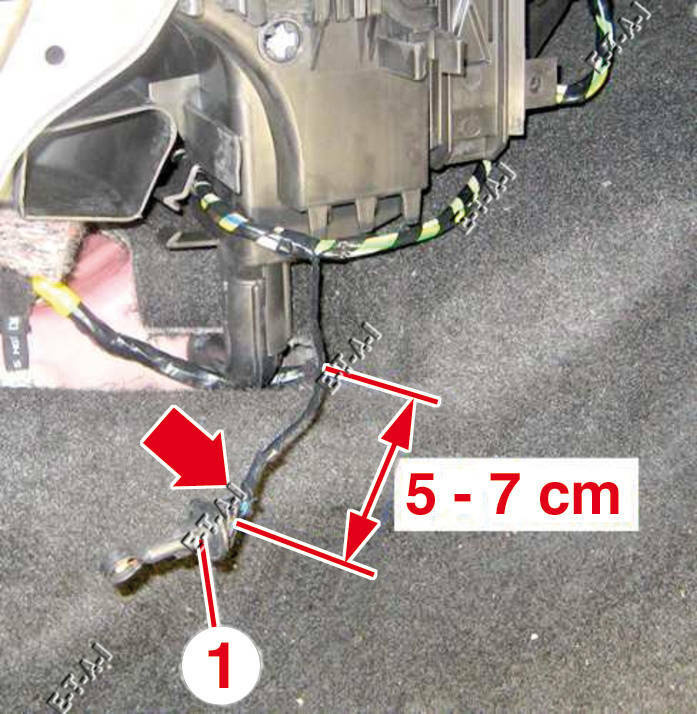

Cortar el cable a aproximadamente 5 a 7 cm de la base de la sonda (1) y quitar la cinta adhesiva.

.
.


Cortar los dos cables de la brida a aproximadamente 15 cm de la sonda.

.
.


Desnudar en 10 mm aproximadamente los extremos de los 2 cables en el cableado del vehículo y de los 2 nuevos cables con la sonda.

Introducir una funda termoretráctil (2) y agrupe los cables.
Inclinarlos, procurando no sobrepasar el diámetro externo de los cables.
Posicionar la funda (1) colocando el anillo de estaño en la línea media de los cables.
Con un secadero, provisto de un anticalor (3), caliente la funda.
La funda (2) se debe calentar hasta que los anillos adhesivos se adhieran al cable para asegurar la estanqueidad y hasta que el anillo de estaño se funda, soldando la unión.
Caliente la funda (2) con precaución para evitar todo daño. Antes de manipular la unión, espere a que la funda se haya enfriado.
De la misma manera, efectúe la unión en el segundo cable.

.
.

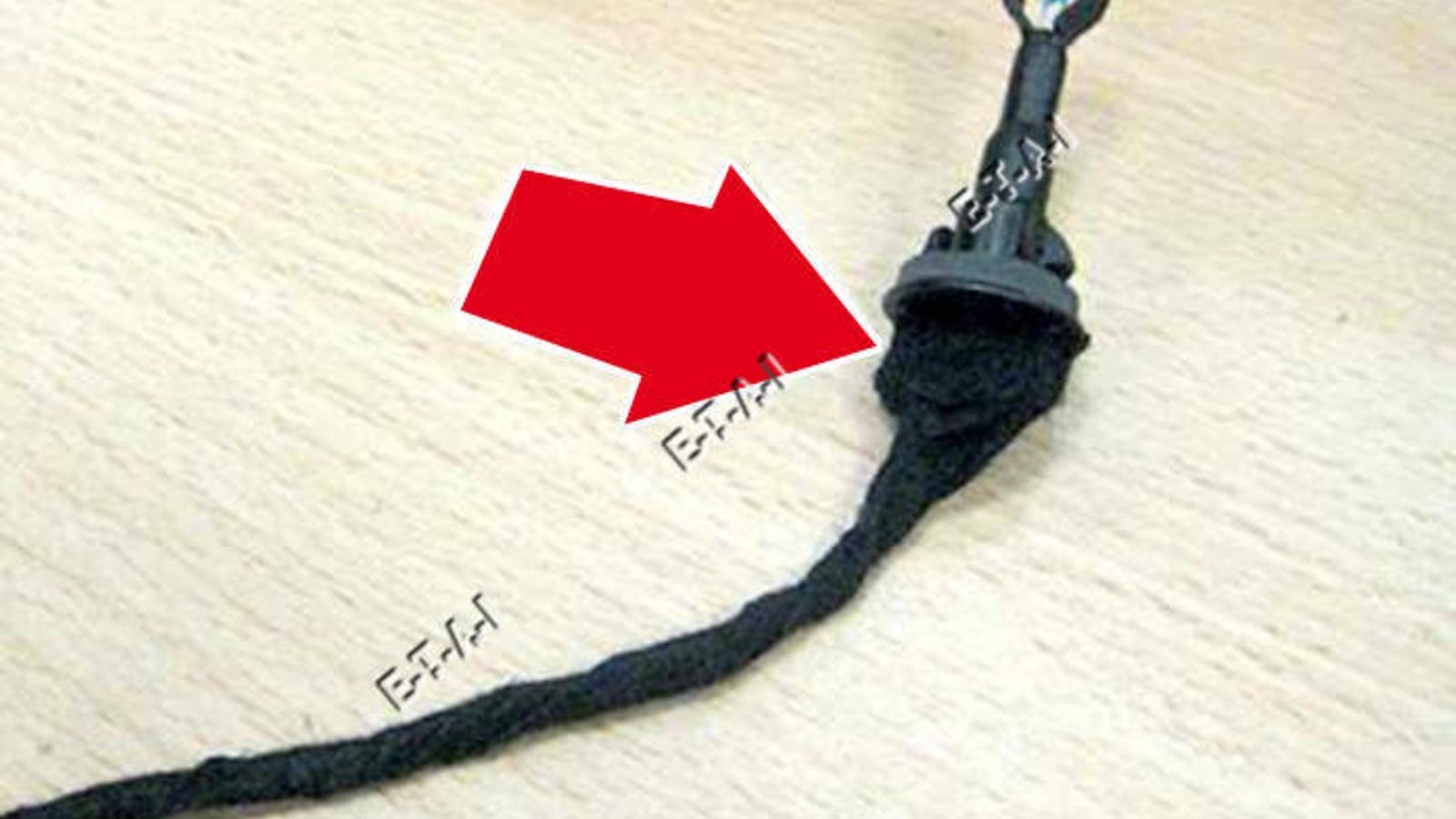

Enrollar los cables unidos con cinta laminada, incluida la base de la sonda formando así solo un cableado.

.
.

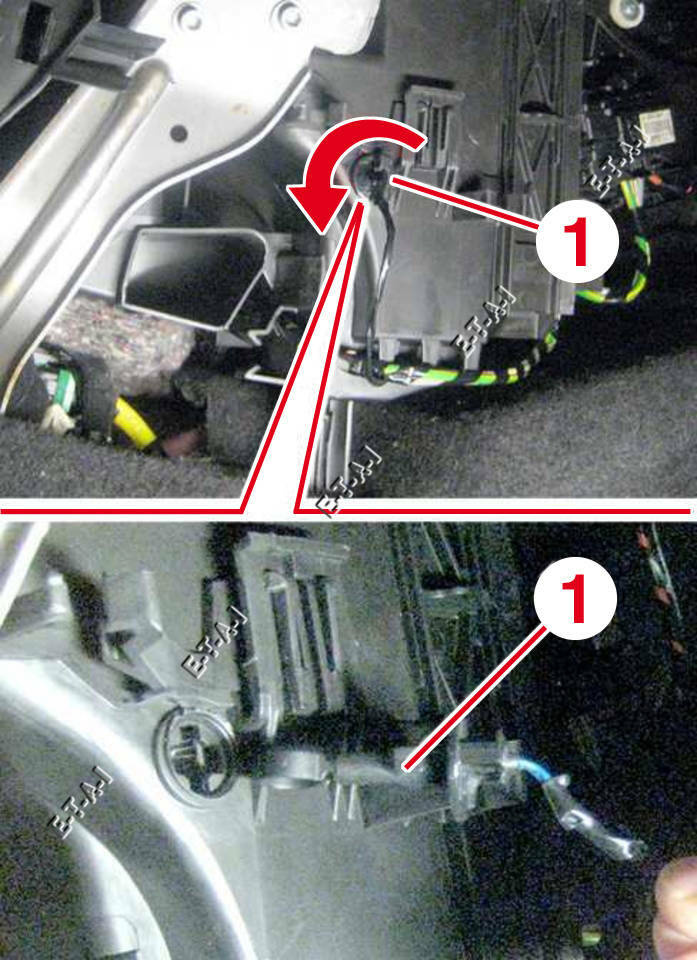

Introducir la sonda de temperatura (1) en la caja del climatizador y gírela 90° de manera que, una vez terminado el montaje, se oriente como en la imagen de abajo.

Fijar los cables de la sonda a los otros cables con una abrazadera (4).

.
.


Montar el tapizado inferior derecho de salpicadero.
