Averías frecuentes Atelio Doc | Desmontaje y montaje de la columna de dirección en un Ford Fiesta

Ford Fiesta de sexta generación
Ford Fiesta de sexta generación

Con la colaboración de ETAI Ibérica y Atelio Doc, damos paso a un método de reparación que puede servir de ayuda a los profesionales del taller. En concreto, se trata una avería en un Ford Fiesta de sexta generación, fabricado entre octubre de 2008 y noviembre de 2012.

Desmontaje

  • Bajar el volante al máximo.
  • Desconectar la batería.
  • Desmontar el airbag conductor.
  • Desmontar el volante.
  • Desmontar los tornillos (1) (Figura 1)

Figura 1
Figura 1

  • Desengrapar las carcasas inferior y superior de columna de dirección.
  • Desmontar el airbag rodillas conductor.

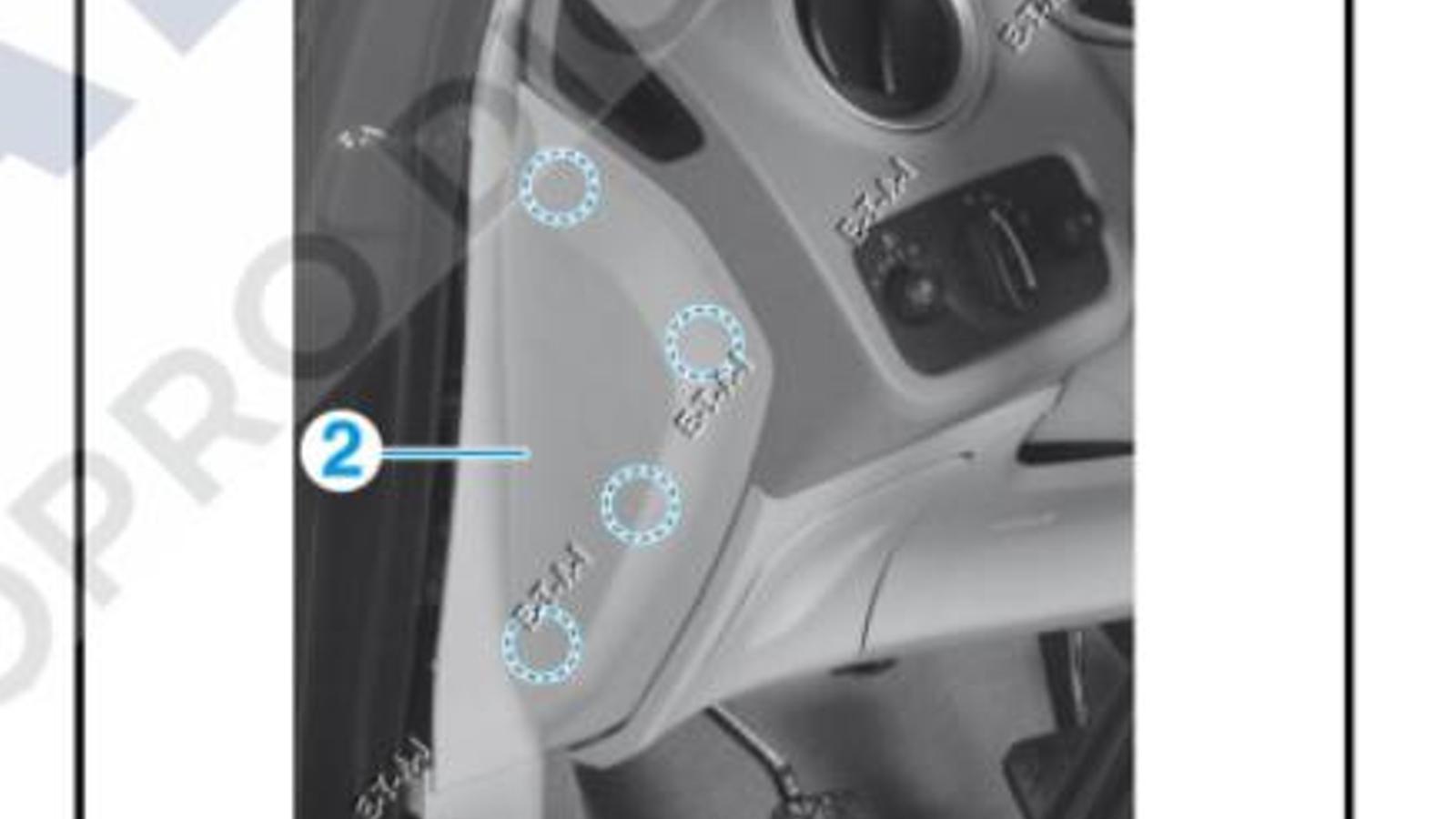

  • Desmontar el tapizado lateral del salpicadero (2) (Figura 2).

Figura 2
Figura 2

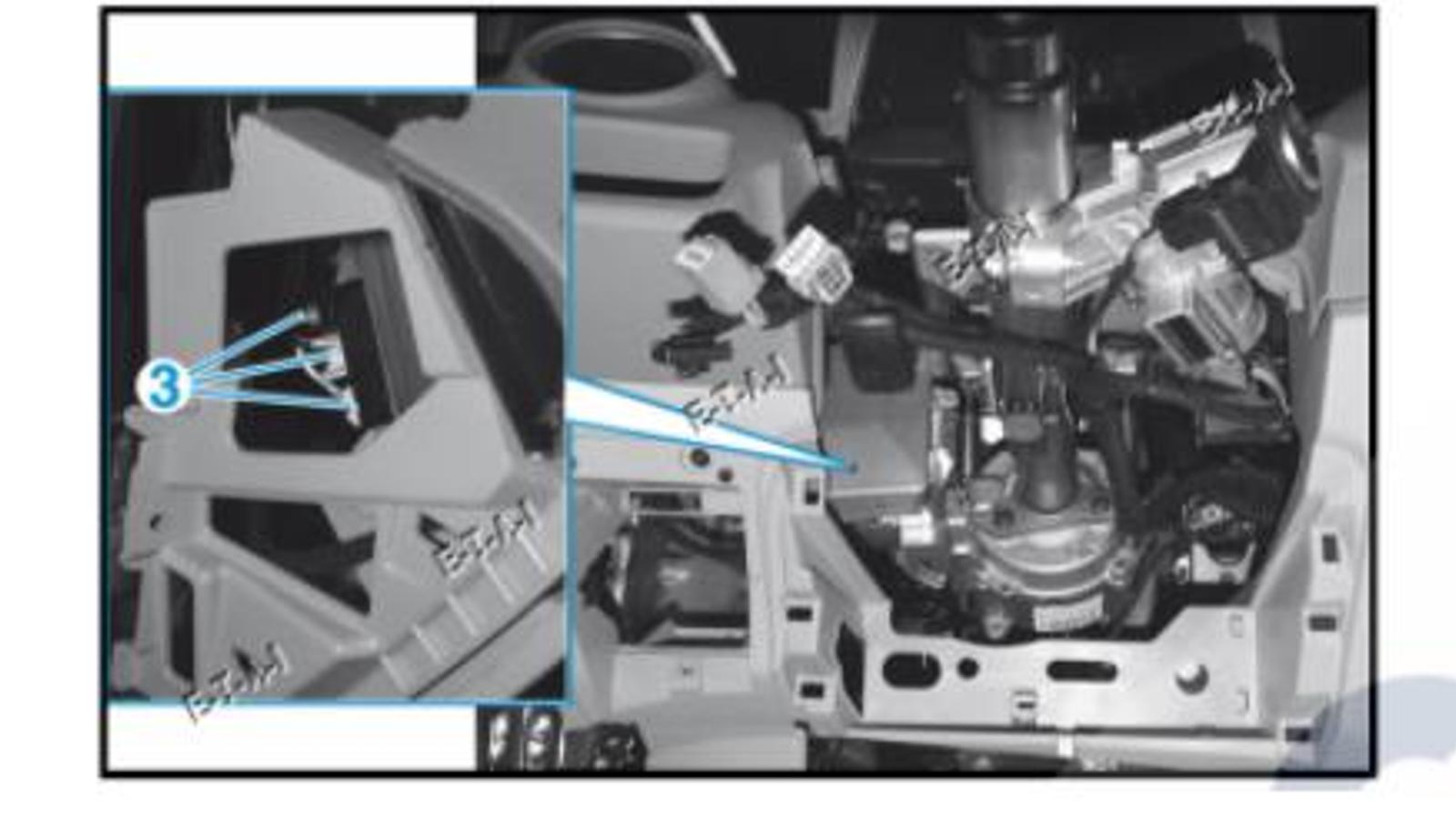

  • Por el lado del salpicadero, desconectar los conectores (3) (Figura 3).

Figura 3
Figura 3

  • Desmontar el contactor en espiral.
  • Desmontar los tornillos (4) y después el refuerzo (5) (Figura 4).

Figura 4
Figura 4

  • Desmontar el tornillo (6) del soporte abatible y, a continuación, desacoplar este último de la caja de dirección (Figura 5).

Figura 5
Figura 5

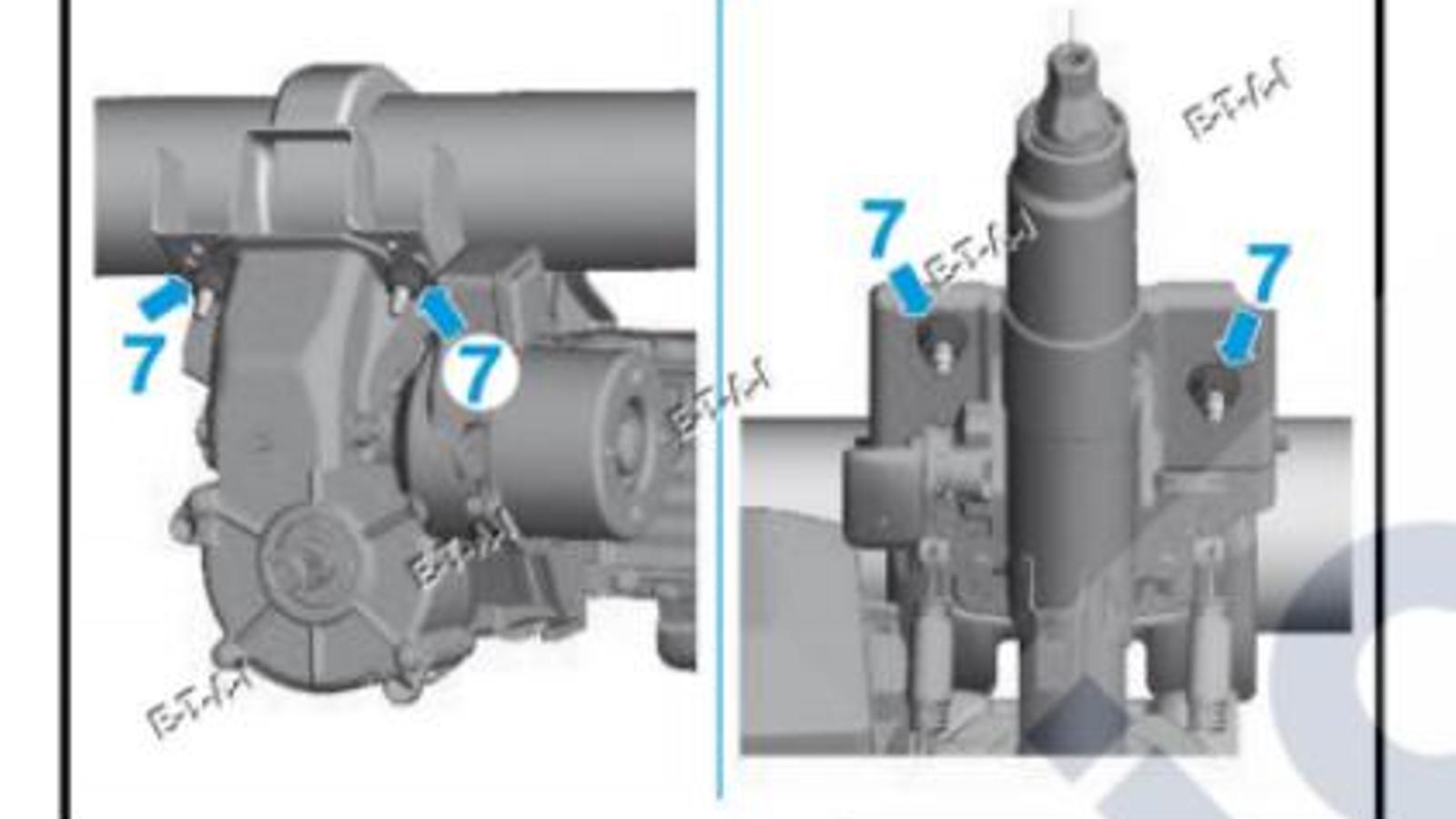

  • Desmontar los cuatro tornillos (7) (Figura 6).

Figura 6
Figura 6

  • Extraer la columna de dirección con el sistema de asistencia eléctrica.

MONTAJE

Proceder en el orden inverso al de las operaciones de desmontaje, respetando los puntos siguientes:

  • Sustituir los tornillos (7).
  • Respetar los pares de apriete.
  • Girar el volante hasta el tope a la izquierda y, a continuación, hasta el tope a la derecha, para controlar el funcionamiento del contactor giratorio.
