Formación técnica | No funciona la "chicharra" de luces encendidas al quitar el contacto: cómo repararlo

Reparaciones a priori sencillas pueden estancarnos durante horas cuando pasamos por alto detalles que pueden llevarnos directamente a la causa de la avería.

No funciona la "chicharra" de luces encendidas al quitar el contacto: cómo repararlo
Volkswagen Transporter

Desde Academia Infotaller os presentamos una nueva incidencia con la que os podéis encontrar a la hora de ponerse a reparar un vehículo: que no funcione el aviso sonoro de luces al quitar el contacto.

DATOS DEL VEHÍCULO

Marca: Volkswagen

Modelo: Transporter

Año de fabricación: 2005

Código de Motor: AXB

DESCRIPCIÓN DE LA INCIDENCIA

Cuando nos olvidamos de quitar las luces, quitamos el contacto y abrimos la puerta del conductor, el avisador sonoro (chicharra) no funciona. En este modelo, el avisador está ubicado en el cuadro de instrumentos. El técnico del taller verifica, entrando en el apartado de accionamiento de actuadores de su sistema, que el avisador funciona activándolo con la máquina de diagnosis. En este momento se pone en contacto con su asistencia técnica:

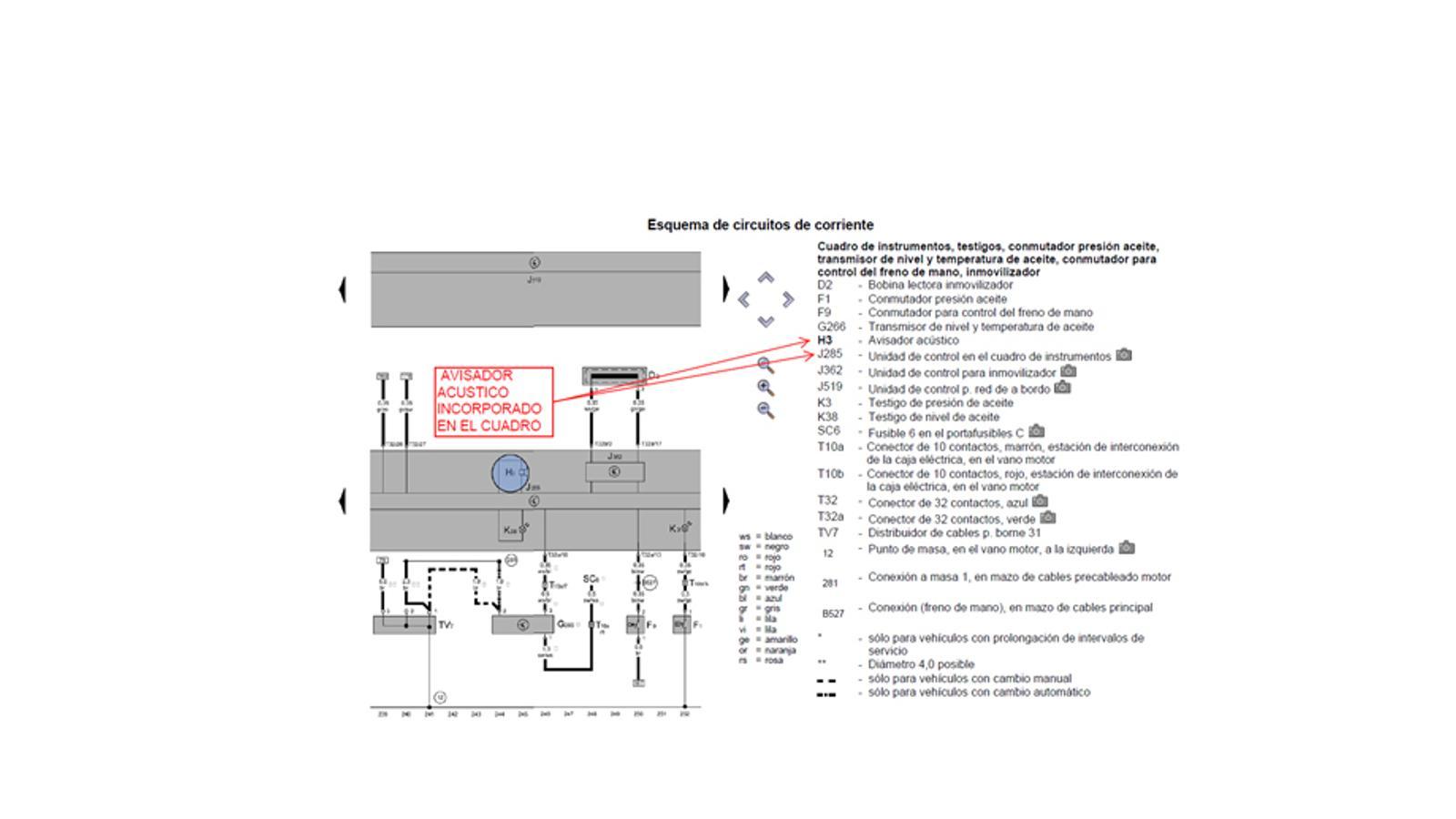

esquema
esquema

Haz clic para escuchar el audio de la consulta del taller:

EXPLICACIÓN DE LA AVERÍA

El sistema de aviso/alerta de luces encendidas se compone de un sensor (interruptor de puerta abierta/cerrada lado conductor), un actuador (avisador acústico en el cuadro de instrumentos) y la unidad de control del cuadro de instrumentos, que asume la responsabilidad de ejecutar el actuador-avisador en función de la señal recibida del sensor de puerta.

Con un funcionamiento sencillo, en este caso el técnico pasó por alto un detalle que le hubiera llevado directamente a la causa de la avería: el indicador de puerta abierta en el cuadro de instrumentos. En este modelo, en el cuadro de instrumentos se observa el dibujo del contorno de un vehículo, el cual, cuando abrimos una puerta o el propio portón trasero, ilumina en rojo la puerta correspondiente que se ha abierto. Este dibujo indica al conductor que existe peligro por puerta abierta.

En este caso, cuando se abre el portón sí se ilumina en el cuadro el aviso. En cambio, cuando se abre la puerta del conductor se observa que no se indica en el cuadro de instrumentos. Por lo tanto, la unidad del cuadro no pone en funcionamiento el aviso sonoro de luces encendidas, ya que es la única puerta que observa la unidad de control para ejecutar esta función. Una vez comprobado y reparado el sensor (interruptor de puerta abierta/cerrada lado conductor) se soluciona la avería.

Artículo elaborado en colaboración con Cars Marobe.
